تجهیزات خط رنگ دیاموند

* طراحی ،ساخت و اجرای خط رنگ پودری و مایع

* طراحی و ساخت دستگاه های دستی و رباتیک پاشش رنگ پودری

* کوره های پخت رنگ و خشک کن پیوسته و باکسی

* کابین های پاشش رنگ مایع(آبشار رنگ)

* کانوایرهای هوایی و زمینی MONORAIL-I-BEAM

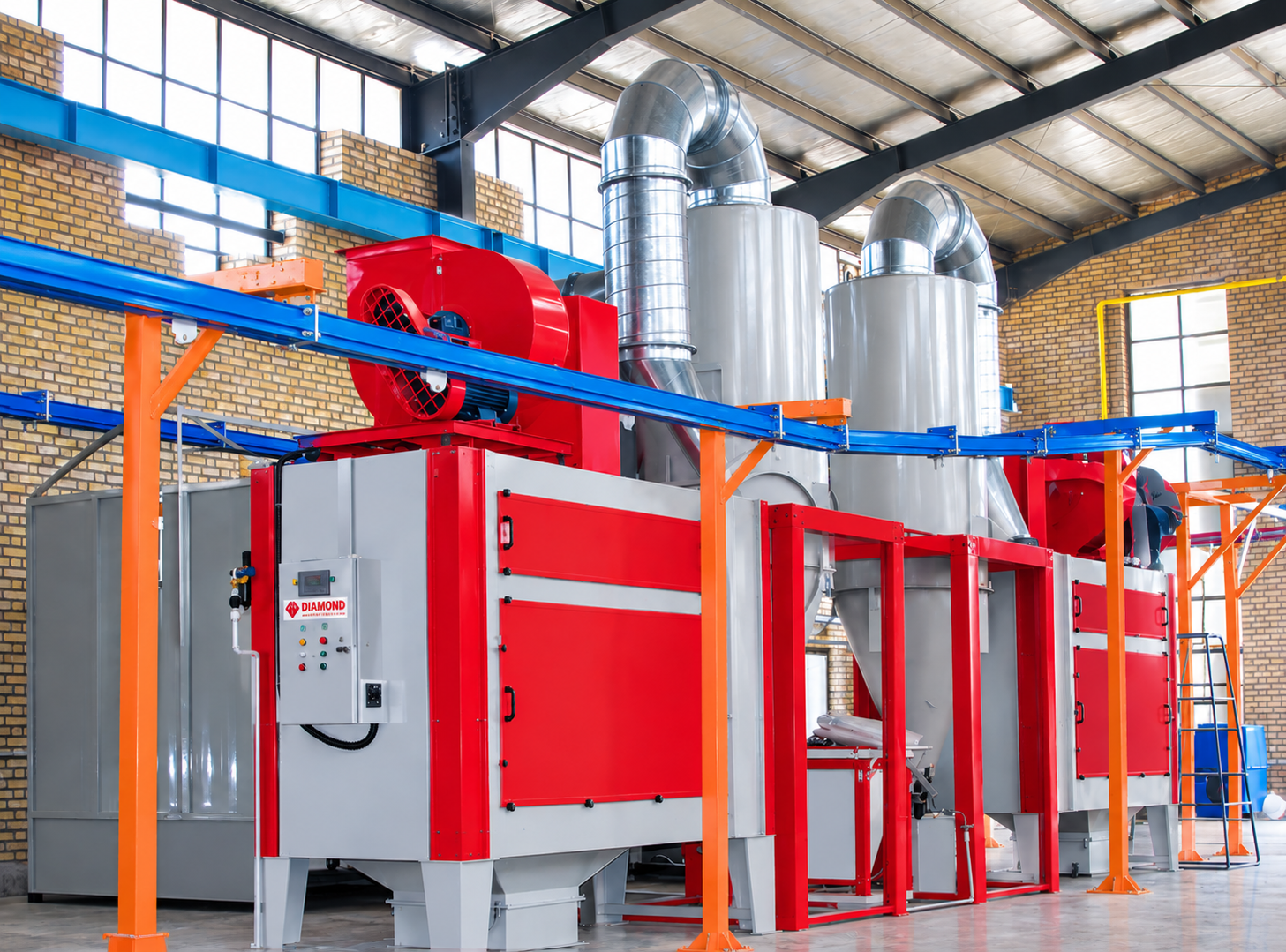

* سایکلون بازیافت رنگ، مونوسایکلون و ساکشن فیلتر

* تونلهای شستشوی اسپری و مخازن غوطه وری

* تعمیرات تخصصی کلیه دستگاههای رنگ پودری ایرانی و خارجی

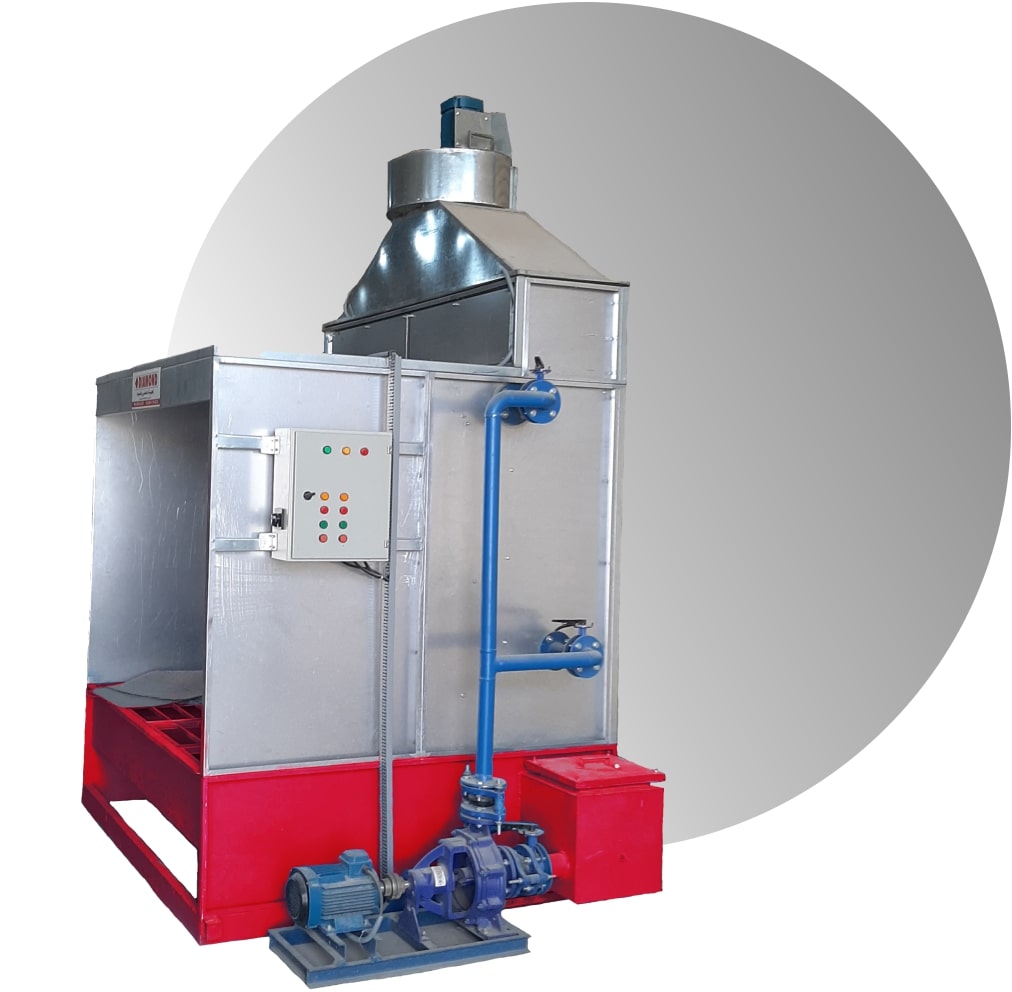

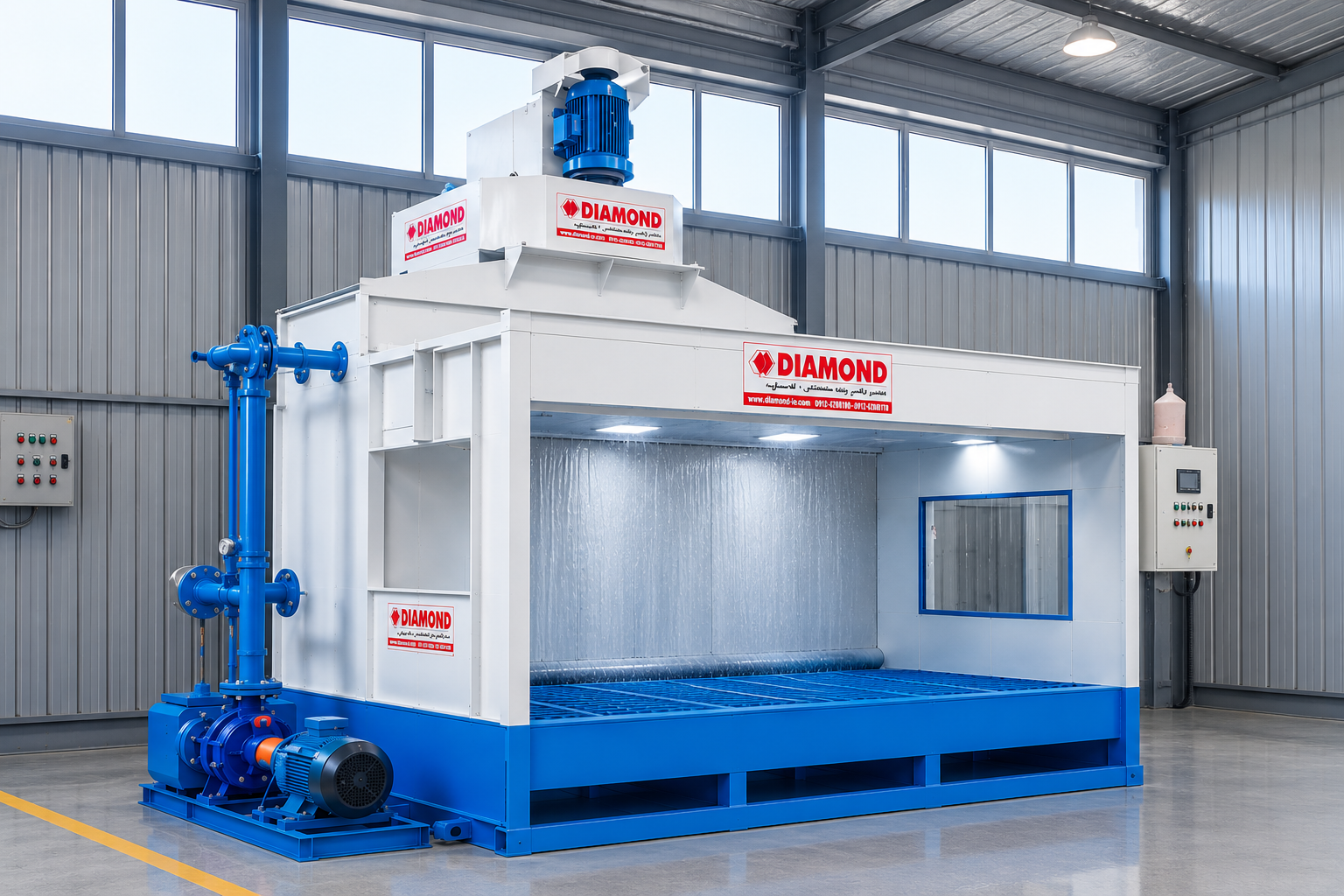

کابین ابشار رنگ مایع

کابین ابشار رنگ مایع

بمنظور جلوگیری از انتشار آلودگی ناشی از پاشش رنگ مایع  به محیط اطراف و سالن
تولید از کابین ابشار رنگ مایع استفاده می گردد.
اهمیت سلامت پرسنل و داشتن محیط کار سالم مطابق با استانداردهای روز دنیا
سبب  استفاده روز افزون این کابین ها در کارخانجات وکارگاه ها شده است .
کابین ابشار رنگ مایع طوری طراحی شده که در دیواره روبروی  اپراتور ابشاری ایجاد
می شود که درهنگام پاشش گرده رنگ به دیواره چسبیده و بر روی اب کف وان
جمع آوری می شود .
کابین ابشار رنگ مایع دارای یک فن مکنده می باشد که باعث ایجاد جریان منفی هوا
داخل کابین می شود.
هوای داخل کابین از زیر پرده اب و از میان ریزش اب پرده هوا مکش شده
رنگ از هوا جدا می شود .
هوای مکش شده بعداز عبور از زیر پرده اب از کانالهایی عبور می کند که دارای تعدادی
نازل می باشد که  بر اثر اسپری اب مانع از خروج رنگ از کابین می گردد.
بعداز خروج هوا از کانال اسپری به وسیله قطره گیرهای مخصوص قطرات اب از
هوا جدا می شود.
کوره های تجهیزات خط رنگ دیاموند در اندازه و ابعاد مختلف بنا به
سفارش مشتری و محل نصب طراحی وساخته می شود.
کوره ها به دو دسته باکس (کمدی) و کانوایری (پیوسته ) تقسیم
می شوند.
کوره های پخت یا خشک کن باکس در ابعاد و اشکال مخطلف طراحی
وساخته می شود که در کل به سه دسته مبدل سقفی ، مبدل انتها و
مبدل بغل تقسیم می شود . که معمولا کوره های مبدل سقفی و مبدل
بغل دارای درب در دوطرف می باشند.

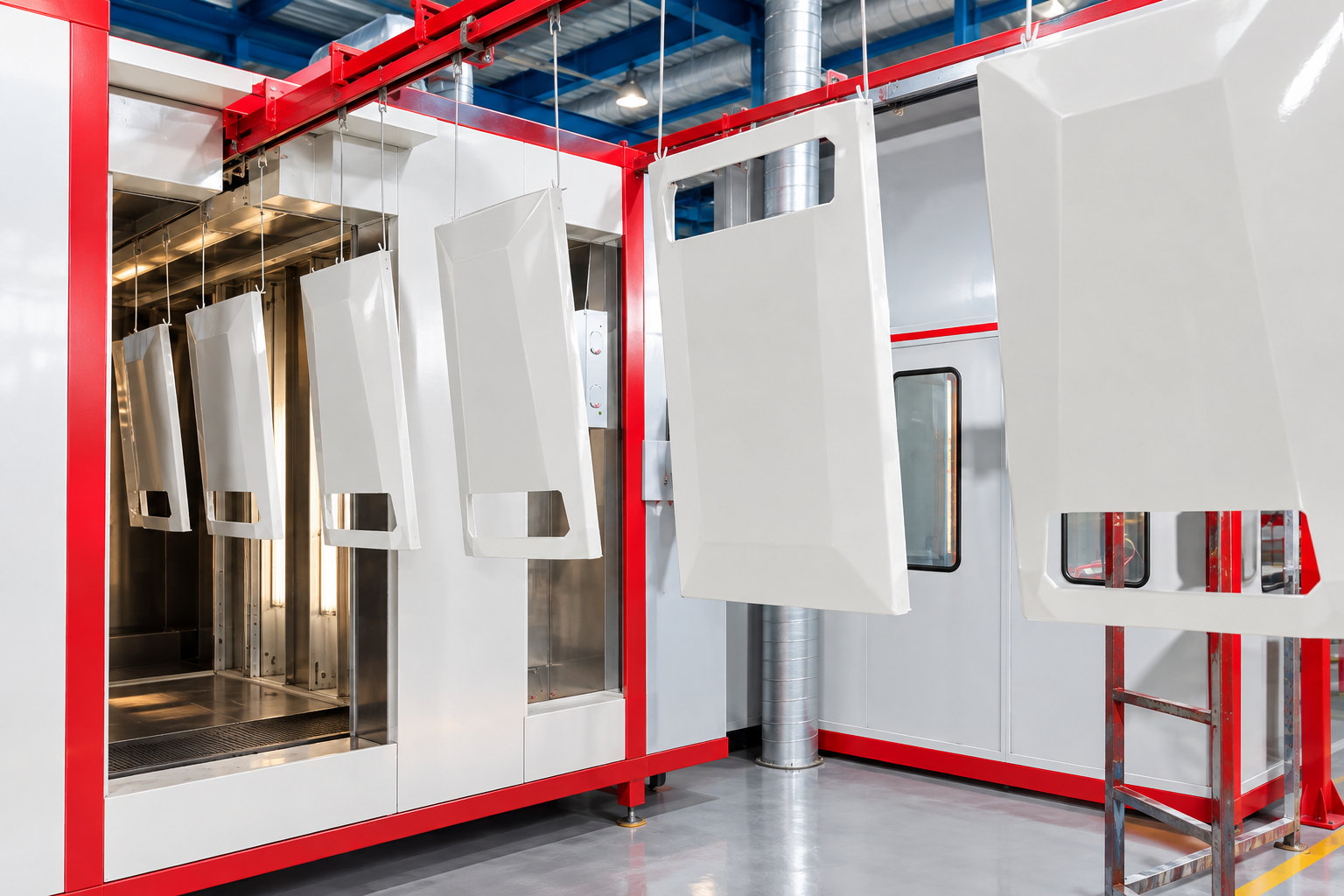

کوره های پخت یا خشک کن کانوایری به دو دسته کانوایر هوایی و
کانوایر زمینی دسته بندی می شوند.

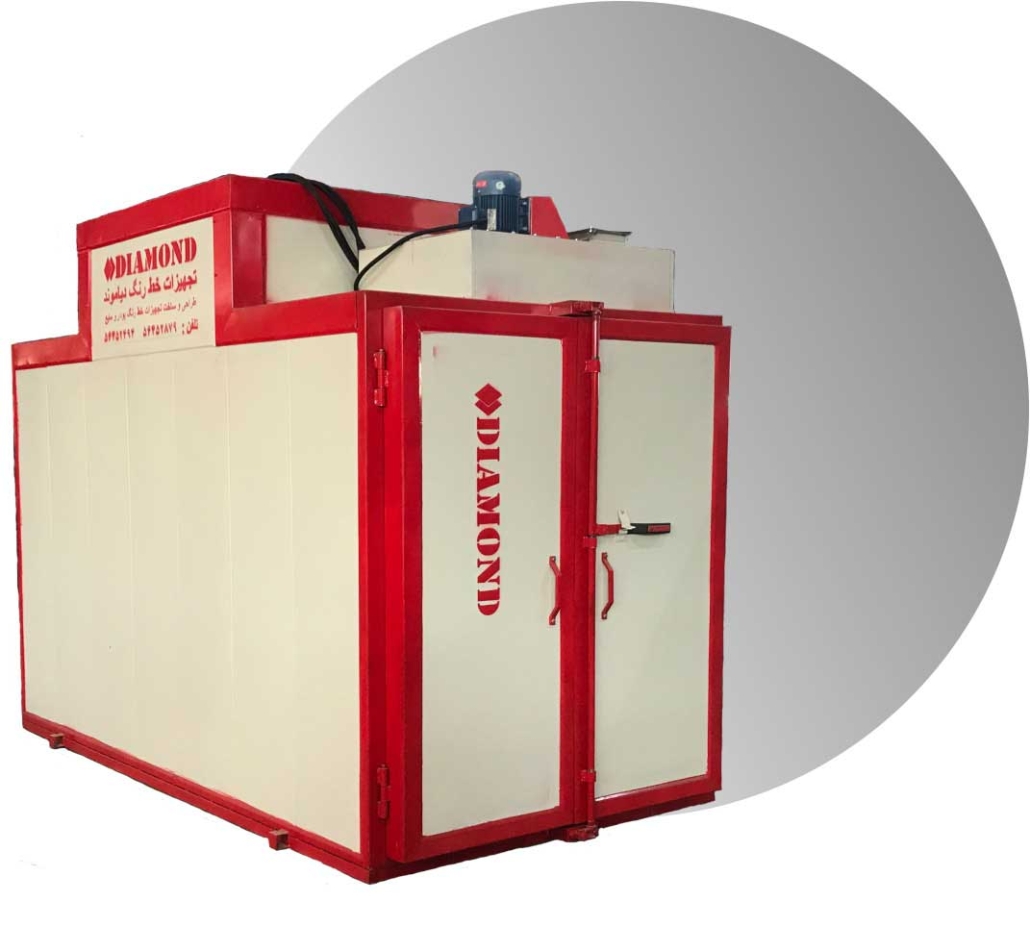

کوره باکس دوطرف درب مبدل سقفی
کابین رنگ

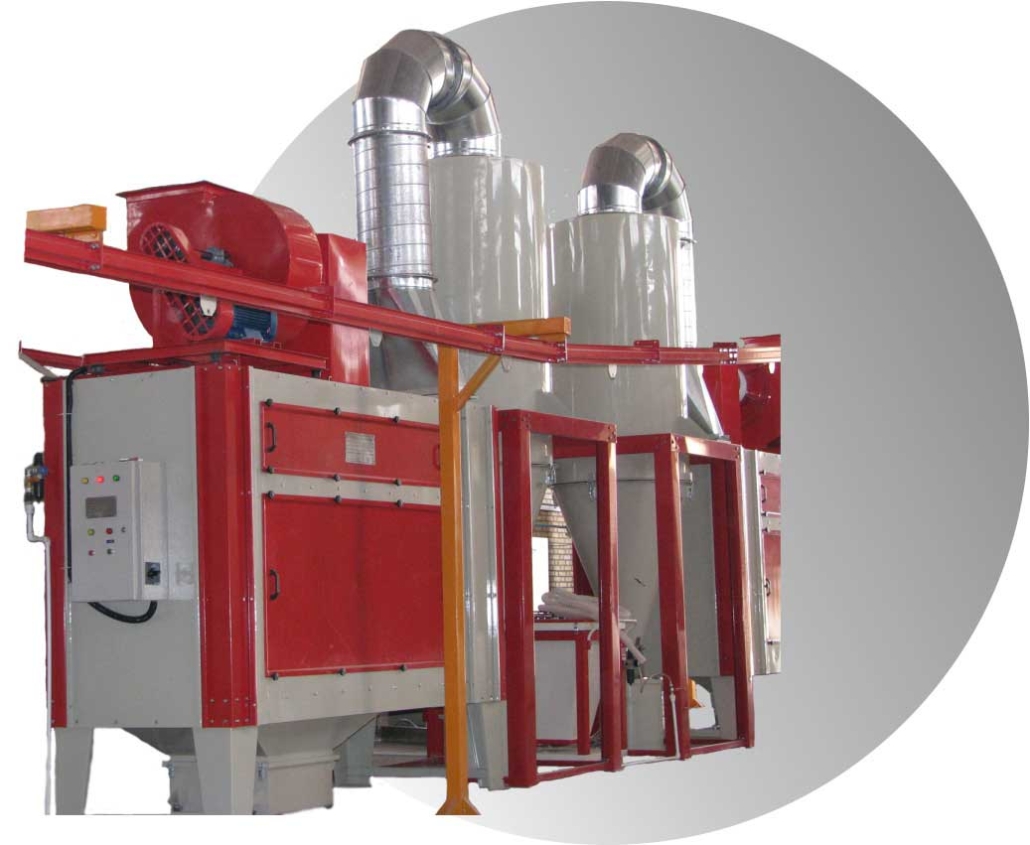

کابین ساکشن فیلتر :

درخط رنگهای که نیازی به تعویض رنگ نمی باشد از کابین ساکشن فیلتر استفاده می شود.
در این سیستم از یک یا چند فیلتر استوانه ای که داخل کابین و روبروی رنگ کارقرار می گیرد
استفاده می شود .
در ا ین نوع از سیستم های بازیافت به دلیل استفاده از فیلتر های استوانه ای مانع از خروج
ذرات پودر از سیستم بازیافت و آلودگی محیط را به حداقل ممکن کاهش میدهد و به دلیل
قرار نگرفتن فن در مسیر  عبورذرات عمر مفید فن افزایش  یافته عمل تمیز کردن کابین
بسهولت انجام میشودتمیز کردن فیلتر های استوانه ای به وسیله هوای فشرده بصورت
خودکار صورت می پذیرد.

تعمیرات و تامین قطعات

تعمیرات وتامین قطعات انواع دستگاه های پاشش خارجی و ایرانی

قطعات دستگاه
قطعات دستگاه پاشش

تعمیرات و تامین قطعات دستگاه های پاشش پودری و مایع

  • تعمیرات و قطعات دستگاه های گما سوئیس GEMA
  • تعمیرات و قطعات دستگاه های واگنر WAGNER
  • تعمیرات و قطعات دستگاه های امگا ESTA OMEGA
  • تعمیرات و قطعات دستگاه های الکترون  Electron
  • تعمیرات و قطعات دستگاه های میتسوبا mitsuba
  • تعمیرات و قطعات دستگاه های دی جی اس djs
  • تعمیرات و قطعات دستگاه های سمز sames

طراحی وساخت تجهیزات خط رنگ پودر و مایع

ساخت کوره و کابین های رنگ

www.diamond-ie.com

www.diamondstatic.ir

صفحه اصلی

نمونه ای از شرکت هایی که از تجهیزات دیاموند استفاده می کنند.

صفحه اصلی

گسترده فعالیتهای این شرکت عبارتند از:

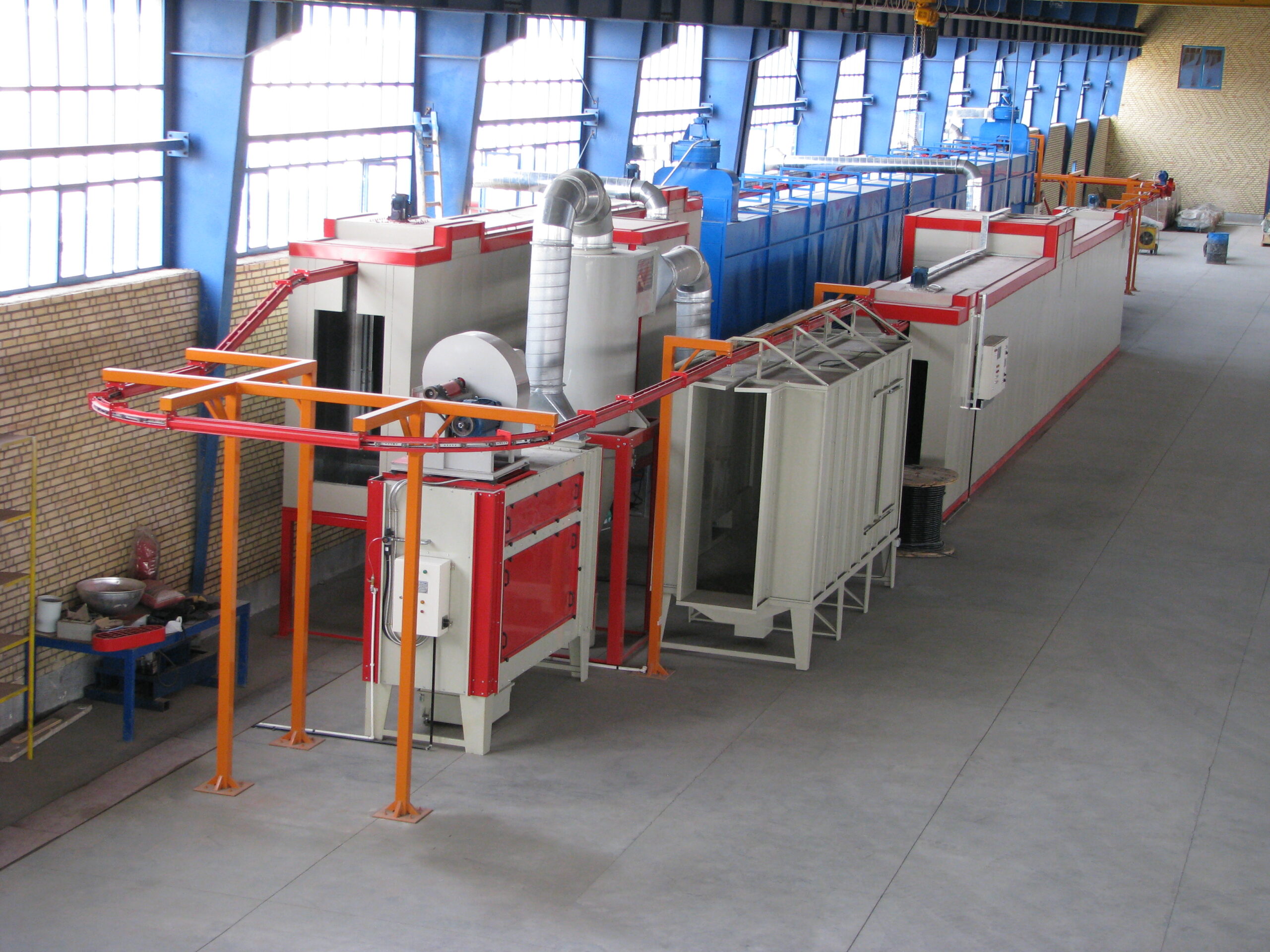

۱- طراحی و اجرای تاسیسات کامل خطوط رنگ جهت انواع قطعات فلزی و پلاستیکی
در صنایع مختلف با روشهای پودری الکترواستاتیک و مایع.
۲- طراحی و اجرای انواع واحدهای شستشو با سیستمهای پاششی (spray) و غوطه
وری ۴ الی ۷ مرحله ای همراه با فرآیند آماده سازی سطح برای قطعات گوناگون
(pretreatment)تجهیزات خط PT وEC شامل تانکها ، تونلها ، اسپری رینگها ، یونیتهای
حرارتی و ادوات کنترل کننده می باشند.
۳- طراحی و اجرای کوره های پخت رنگ و خشک کن برای هر نوع قطعه به صورت کمدی
(box oven) وتونلی (continuous oven) با سه سال گارانتی مبدل حرارتی (طبق ضمانتنامه)
۴- طراحی و اجرای انواع کابین رنگ پوردی الکترواستاتیک با استفاده ازسیستم پودر
جمع کن از انواع مونو سایکلون به همراه افتر فیلتر سینترلا ملا ویا کاتریجی
۵- طراحی و اجرای انواع کابین رنگ مایع(آبشار رنگ)

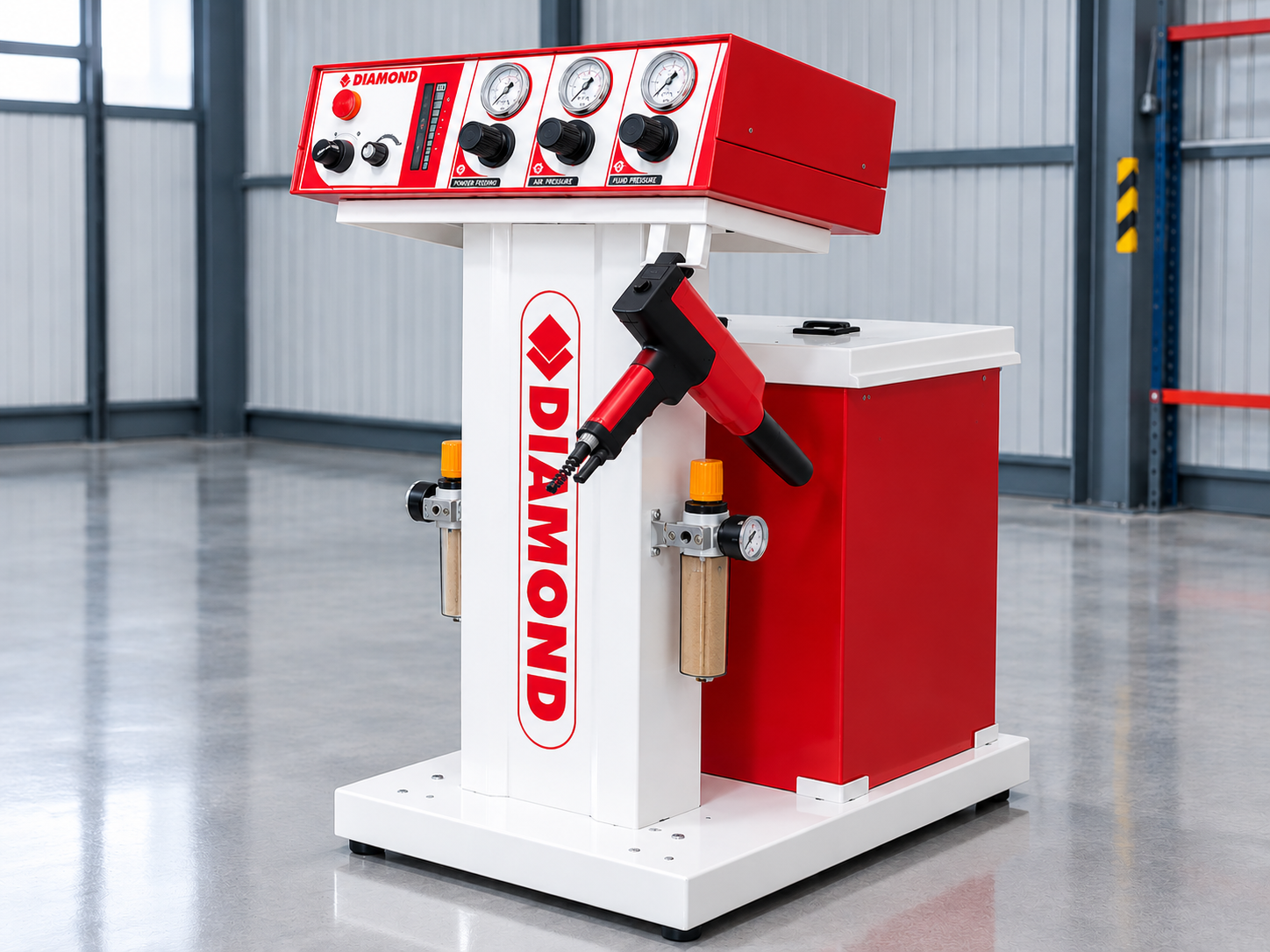

۶- فروش دستگاه های پاشش رنگ پودری (دستی وربات اتوماتیک) با ۳۰ ماه گارانتی و
۱۰ سال خدمات پس از فروش ( طبق ضمانتنامه )

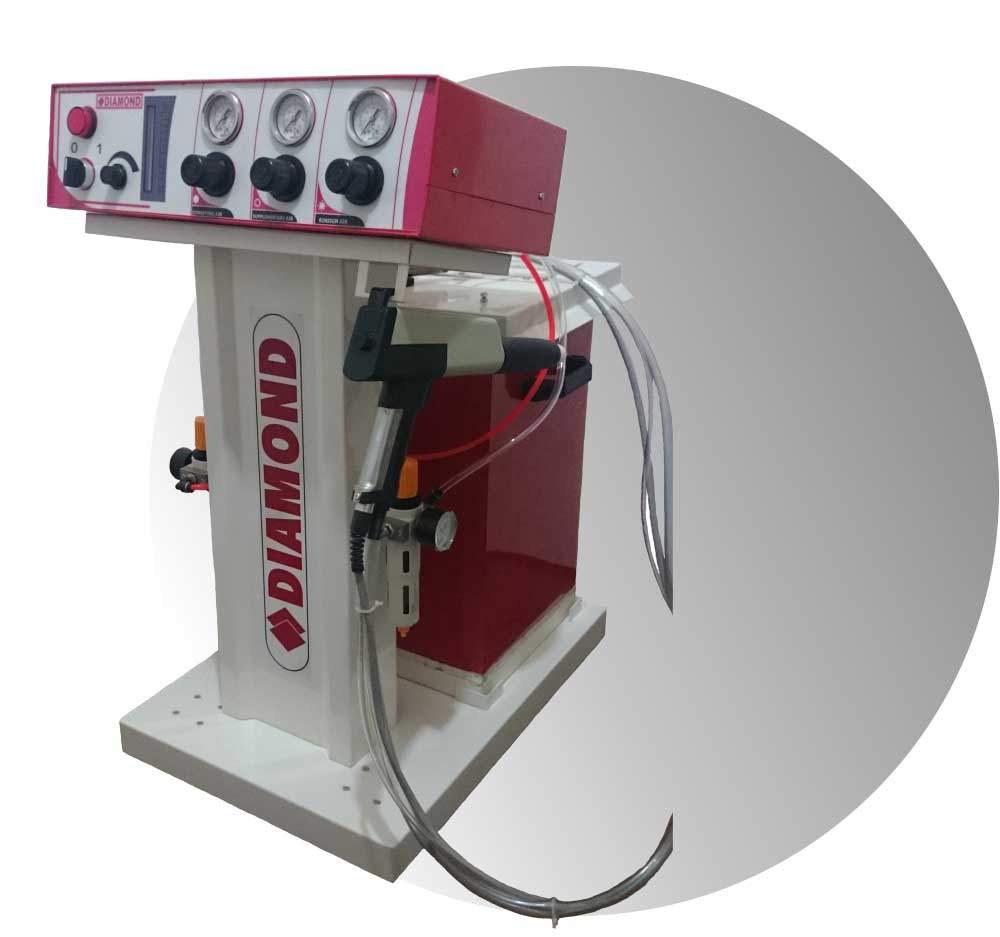

*دستگاه پاشش با طراحی زیبا و قابلیت پاشش انواع رنگهای پودری اعم از ساده،
چکشی و ….. بخوبی پودر را باردار نموده و سطوح قطعات را با لایه ای از پودر پوشش
می دهند. موجب ارتقاء کیفیت رنگ آمیزی و یکنواختی سطوح رنگ شده ، استفاده از
تجهیزات پاشش اتوماتیک موسوم به ربات پاشش برای واحدهای صنعتی به شکل سری
و حجم کار بالا گزینه ای مناسب به شمار می رود.

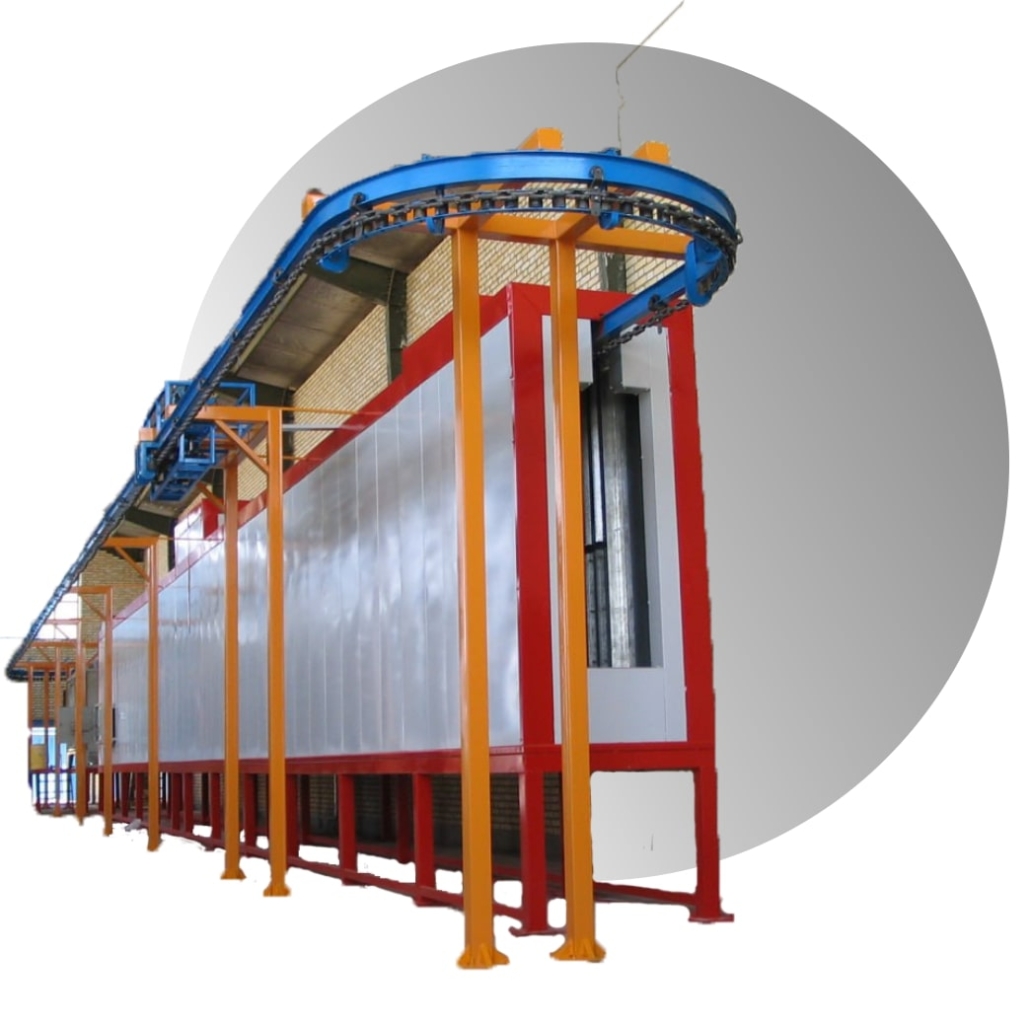

۷- طراحی و اجرای انواع خطوط انتقال مواد (کانوایرهای زمینی و هوایی)
the material handling systemرایج ترین و کاراترین سیستم جابجایی قطعات در جهان
۸- فروش انواع کابین و کوره رنگ تعمیرگاهی خودرو spray booth & oven options
