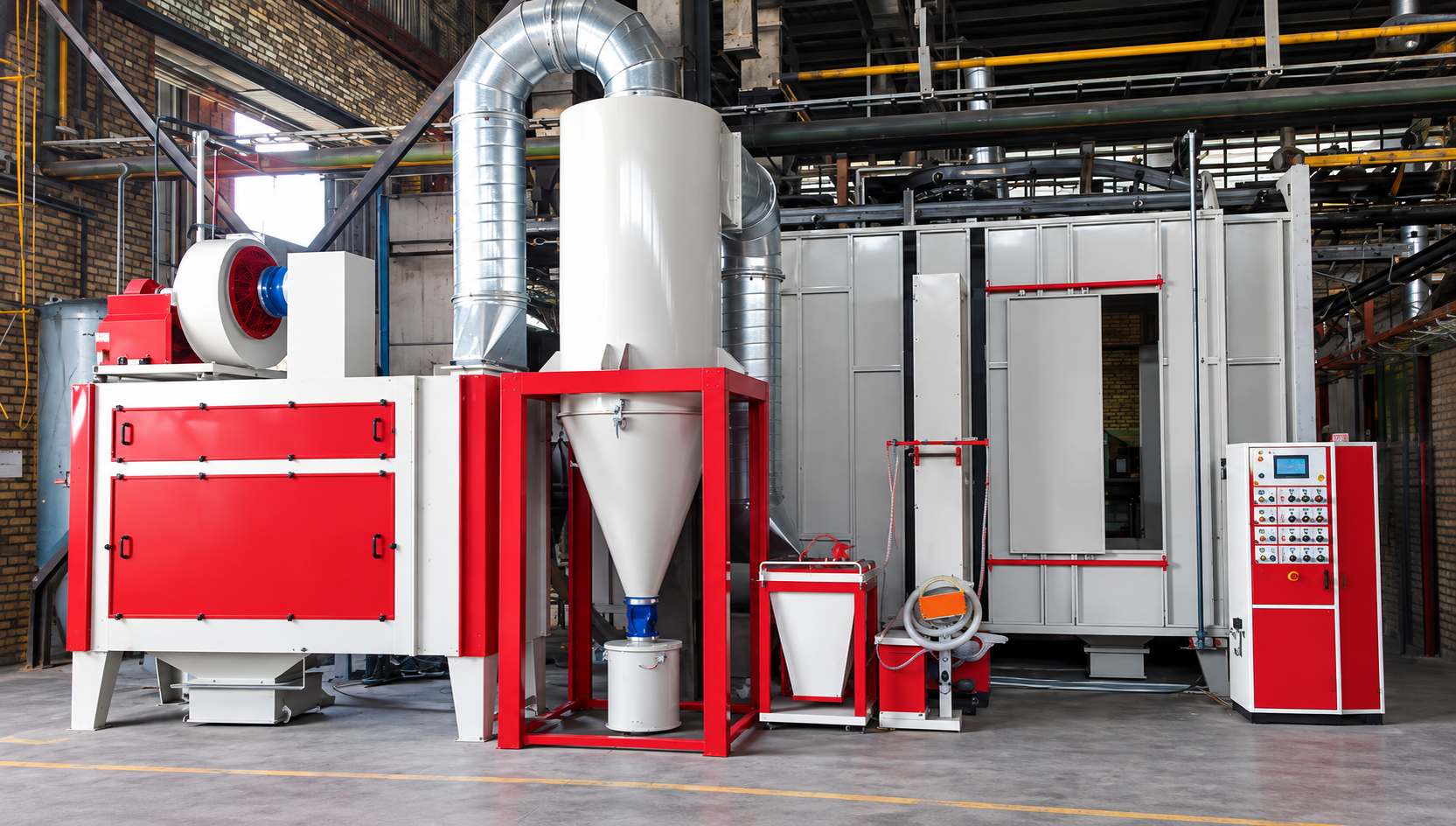

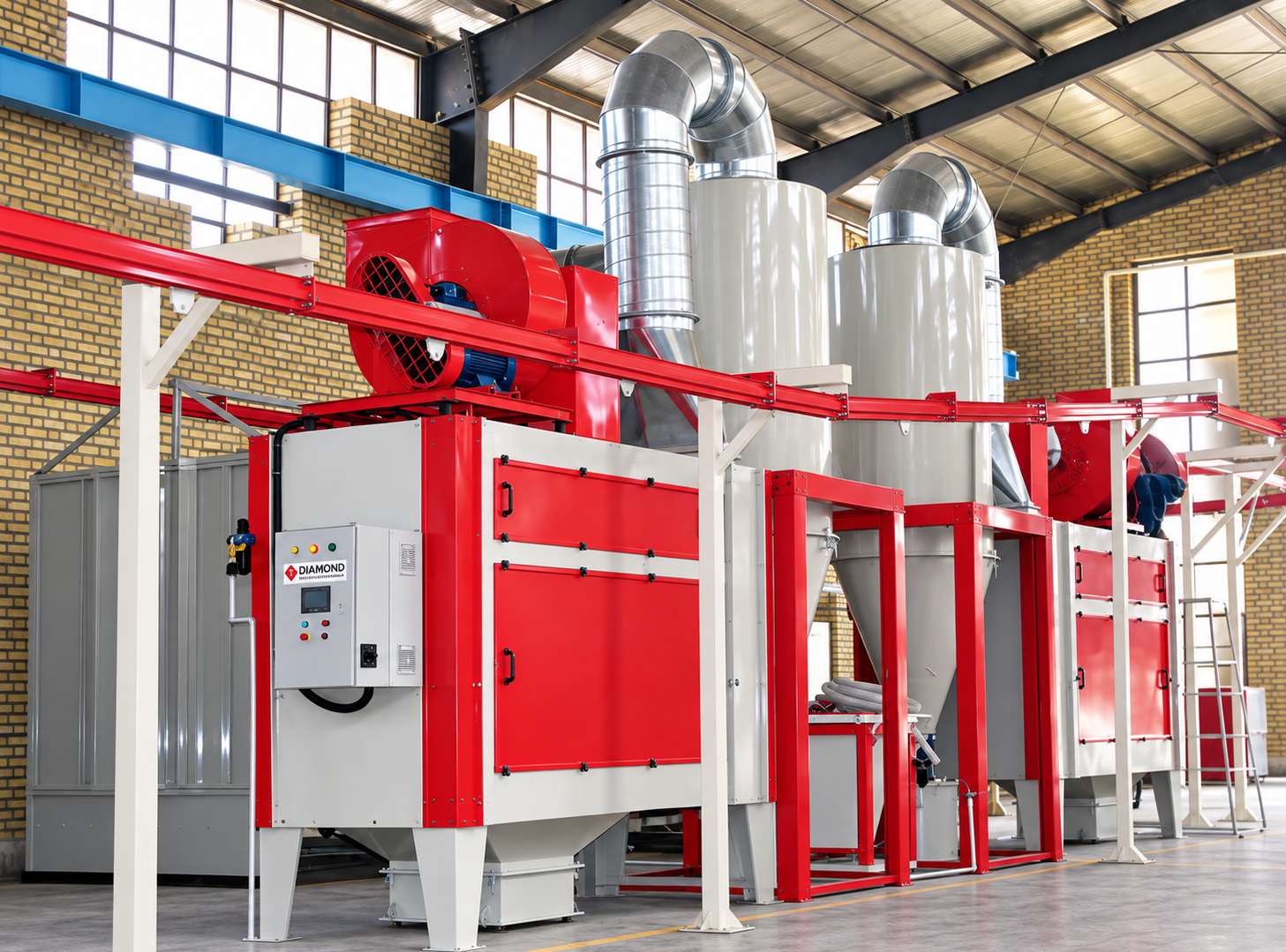

مونوسایکلون و ساکشن فیلتر بازیافت رنگ پودری
سیستم مونوسایکلون و ساکشن فیلتر دیاموند برای خطوط رنگ پودری با حجم پاشش بالا، تعداد گان بیشتر و سیستم‌های پاشش اتوماتیک یا رباتیک طراحی می‌شود؛ مجموعه‌ای دو مرحله‌ای برای جداسازی پودر و کنترل ذرات باقی‌مانده در جریان هوا.
مونوسایکلون و ساکشن فیلتر چیست؟
مونوسایکلون و ساکشن فیلتر دیاموند یک سیستم بازیافت رنگ پودری برای خطوط پاشش الکترواستاتیک است که در آن جداسازی پودر و کنترل ذرات باقی‌مانده در دو مرحله انجام می‌شود.
این مجموعه به‌ویژه برای خطوطی مناسب است که تعداد گان‌های پاشش بالا دارند یا از سیستم‌های پاشش اتوماتیک و رباتیک استفاده می‌کنند. طراحی مجموعه بر اساس شرایط واقعی کابین و ظرفیت خط انجام می‌شود.
مونوسایکلون و ساکشن فیلتر چگونه کار می‌کنند؟
در این مجموعه، جریان حاوی پودر ابتدا وارد مونوسایکلون می‌شود و پس از مرحله جداسازی اولیه، جریان باقی‌مانده برای کنترل ذرات ریزتر به یونیت ساکشن فیلتر منتقل می‌شود.
مرحله اول؛ مونوسایکلون
هوای حاوی پودر اضافه وارد مونوسایکلون می‌شود. در این مرحله بخش عمده‌ای از ذرات پودر از جریان هوا جدا و به بخش جمع‌آوری هدایت می‌شود.
مرحله دوم؛ ساکشن فیلتر
جریان باقی‌مانده وارد یونیت ساکشن فیلتر می‌شود تا ذرات باقی‌مانده توسط مجموعه فیلترها کنترل و جمع‌آوری شوند.
مناسب خطوط با حجم پاشش بالا
در خطوط اتوماتیک که چندین گان به‌طور هم‌زمان فعالیت می‌کنند یا از ربات پاشش رنگ استفاده می‌شود، حجم پودر در گردش افزایش پیدا می‌کند. مونوسایکلون به همراه ساکشن فیلتر برای چنین شرایطی طراحی می‌شود تا مجموعه بازیافت با ظرفیت واقعی خط هماهنگ باشد.
مناسب خطوطی که چند گان پاشش به‌صورت هم‌زمان فعالیت می‌کنند.
قابل استفاده در خطوط مجهز به تجهیزات پاشش اتوماتیک.
مناسب پروژه‌هایی که فرآیند پاشش با ربات انجام می‌شود.

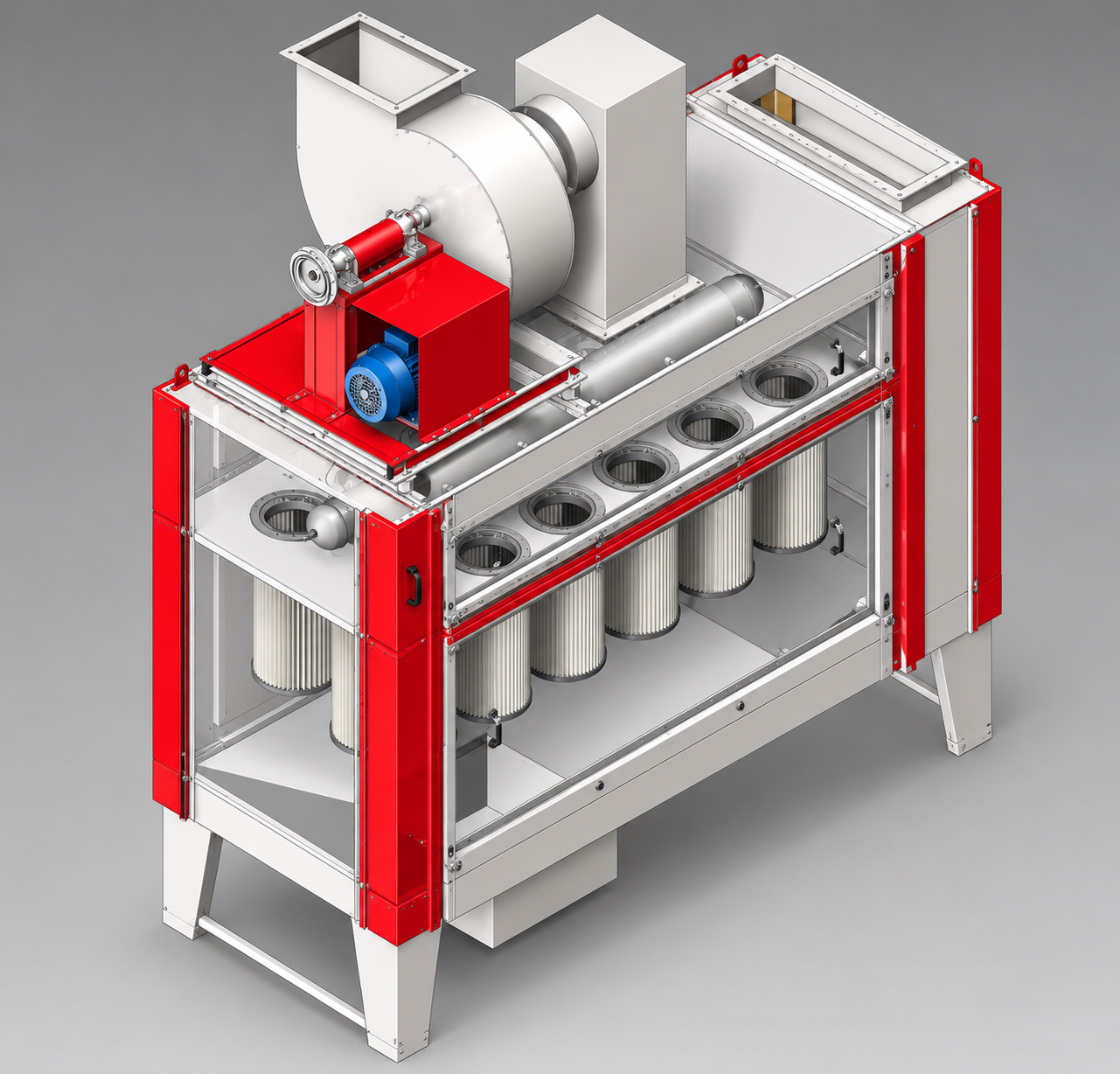

۱۲ عدد فیلتر استوانه‌ای پلی‌استر
پس از مرحله جداسازی در مونوسایکلون، جریان باقی‌مانده وارد یونیت ساکشن فیلتر می‌شود. در مشخصات این مجموعه، یونیت ساکشن دارای ۱۲ عدد فیلتر استوانه‌ای از جنس پلی‌استر با ابعاد ۳۲ × ۹۲ سانتی‌متر است.
- تعداد فیلتر: ۱۲ عدد
- نوع فیلتر: استوانه‌ای
- جنس فیلتر: پلی‌استر
- ابعاد هر فیلتر: ۳۲ × ۹۲ سانتی‌متر

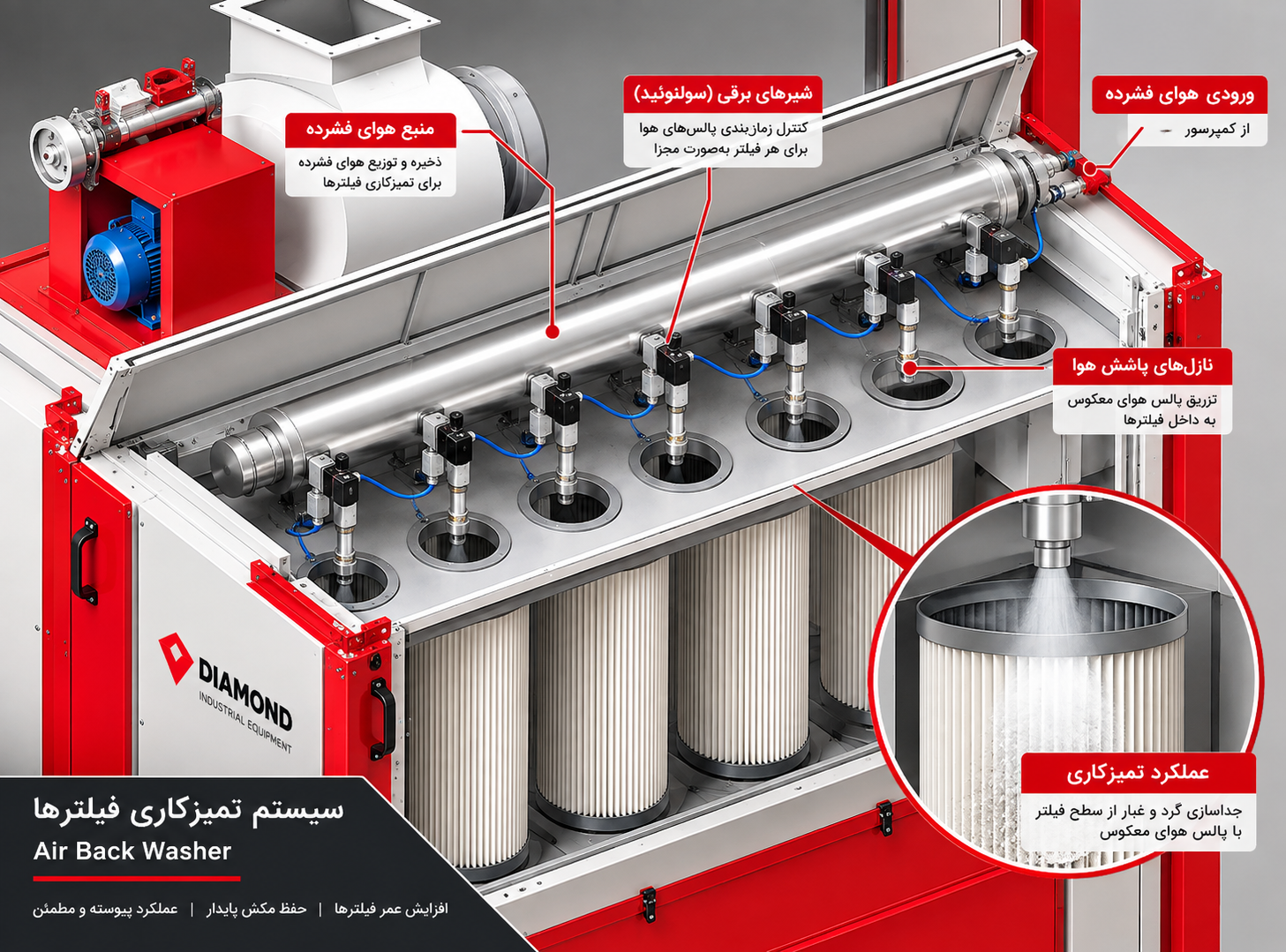

سیستم Air Back Washer
برای تمیزکاری فیلترهای یونیت ساکشن، سیستم Air Back Washer شامل شیر برقی و نازل در نظر گرفته شده است. این بخش برای پاک‌سازی فیلترها در زمان کارکرد مجموعه استفاده می‌شود.
عملکرد این بخش با سیستم کنترلی مجموعه هماهنگ می‌شود تا فرآیند تمیزکاری فیلترها مدیریت شود.
میکروکنترلر هوشمند یونیت ساکشن فیلتر
سیستم کنترلی این مجموعه به‌صورت میکروکنترلر هوشمند در نظر گرفته شده است. این بخش با مجموعه فیلترها و Air Back Washer در ارتباط است و مدیریت عملکرد بخش تمیزکاری فیلترها را امکان‌پذیر می‌کند.
مزایای مونوسایکلون و ساکشن فیلتر در خط رنگ پودری
بازیافت دو مرحله‌ای
ترکیب مرحله جداسازی مونوسایکلون با مرحله کنترل ذرات در ساکشن فیلتر.
مناسب حجم پاشش بالا
قابل طراحی برای خطوطی با تعداد گان بیشتر و حجم پودر در گردش بالاتر.
تمیزکاری فیلترها
استفاده از Air Back Washer برای پاک‌سازی مجموعه فیلترها.
طراحی متناسب با پروژه
جانمایی و انتخاب مجموعه بر اساس کابین، ظرفیت پاشش و شرایط خط.
بخش‌های اصلی مجموعه بازیافت
مونوسایکلون
مرحله اصلی جداسازی پودر از جریان ورودی مجموعه.
یونیت ساکشن فیلتر
مرحله بعدی برای کنترل و جمع‌آوری ذرات باقی‌مانده.
۱۲ فیلتر پلی‌استر
فیلترهای استوانه‌ای با ابعاد ۳۲ × ۹۲ سانتی‌متر.
Air Back Washer
مجموعه تمیزکاری فیلترها شامل شیر برقی و نازل.
میکروکنترلر
بخش کنترلی برای مدیریت عملکرد سیستم تمیزکاری فیلترها.
اتصال به کابین
مسیر ارتباط مجموعه بازیافت با کابین متناسب با طراحی پروژه.
چه عواملی در انتخاب مونوسایکلون و ساکشن فیلتر مهم هستند؟
انتخاب سیستم بازیافت فقط بر اساس تعداد فیلتر انجام نمی‌شود. ظرفیت واقعی خط و نحوه بهره‌برداری باید پیش از طراحی بررسی شوند.
تعداد گان‌های فعال و مقدار پودر در گردش از عوامل اصلی طراحی هستند.
دستی، اتوماتیک یا رباتیک بودن فرآیند پاشش در انتخاب مجموعه مؤثر است.
مسیر اتصال، فضای سرویس و محدودیت‌های محل نصب باید بررسی شوند.

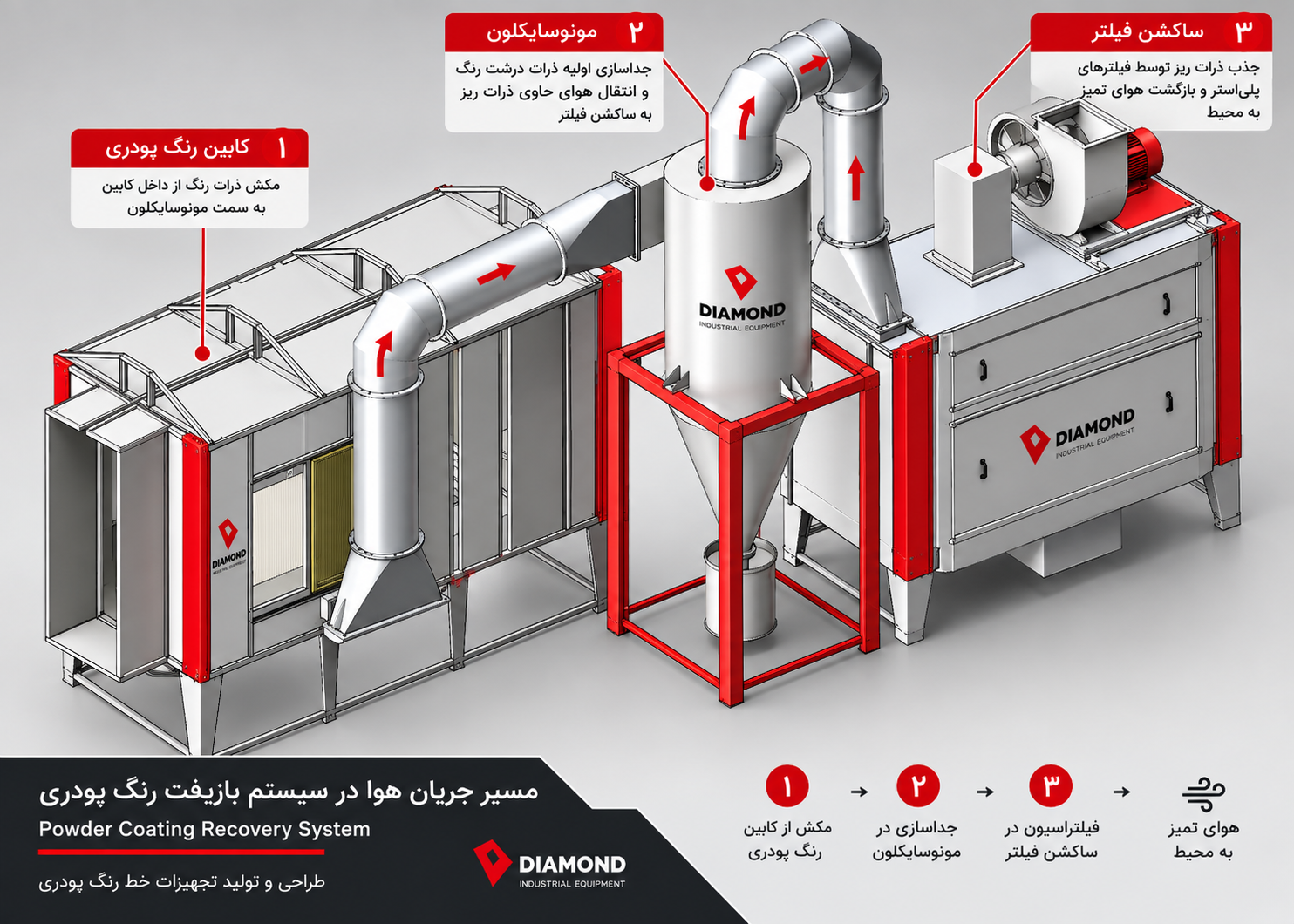

ارتباط مونوسایکلون، ساکشن فیلتر و کابین رنگ
مونوسایکلون و ساکشن فیلتر بخشی از مجموعه بازیافت خط رنگ پودری هستند و عملکرد آن‌ها مستقیماً با طراحی کابین و مسیر انتقال هوا و پودر ارتباط دارد.
در یک طراحی مناسب، مونوسایکلون مرحله اصلی جداسازی پودر را انجام می‌دهد و جریان باقی‌مانده برای کنترل ذرات ریزتر به یونیت ساکشن فیلتر منتقل می‌شود. به همین دلیل جانمایی این تجهیزات باید هم‌زمان با شرایط کابین و ظرفیت پاشش بررسی شود.
مشخصات مونوسایکلون و ساکشن فیلتر دیاموند
| نوع سیستم بازیافت | مونوسایکلون همراه یونیت ساکشن فیلتر |
|---|---|
| تعداد فیلتر | ۱۲ عدد |
| نوع فیلتر | استوانه‌ای |
| جنس فیلتر | پلی‌استر |
| ابعاد هر فیلتر | ۳۲ × ۹۲ سانتی‌متر |
| سیستم تمیزکننده فیلتر | Air Back Washer |
| اجزای سیستم تمیزکننده | شیر برقی و نازل |
| سیستم کنترلی | میکروکنترلر هوشمند |
| ابعاد یونیت ساکشن | ۲۸۵ × ۱۲۰ × ۳۴۰ سانتی‌متر |
| کاربرد پیشنهادی | خطوط با حجم پاشش بالا، چند گان و پاشش اتوماتیک یا رباتیک |
سؤالات رایج درباره مونوسایکلون و ساکشن فیلتر
آیا مونوسایکلون و ساکشن فیلتر برای خطوط اتوماتیک مناسب است؟
بله. این سیستم به‌خصوص برای خطوط دارای تعداد گان بالا و خطوط مجهز به سیستم پاشش اتوماتیک یا رباتیک کاربرد دارد.
تفاوت این سیستم با سایکلون بازیافت رنگ چیست؟
در این مجموعه، پس از مرحله جداسازی در مونوسایکلون، جریان باقی‌مانده وارد یونیت ساکشن فیلتر می‌شود. بنابراین این سیستم ترکیبی از مونوسایکلون و یونیت ساکشن فیلتر است.
ساکشن فیلتر چند فیلتر دارد؟
طبق مشخصات این مدل، یونیت ساکشن دارای ۱۲ عدد فیلتر استوانه‌ای پلی‌استر با ابعاد ۳۲ × ۹۲ سانتی‌متر است.
فیلترها چگونه تمیز می‌شوند؟
برای این مجموعه سیستم Air Back Washer شامل شیر برقی و نازل در نظر گرفته شده است.
برای انتخاب دستگاه چه اطلاعاتی لازم است؟
تعداد گان‌ها، حجم پاشش، نوع کابین، دستی یا اتوماتیک بودن خط و شرایط نصب باید بررسی شود تا مجموعه متناسب با پروژه انتخاب شود.
طراحی سیستم بازیافت متناسب با خط رنگ شما
نوع کابین، تعداد گان‌های پاشش، اتوماتیک یا دستی بودن خط و شرایط تولید را اعلام کنید تا مونوسایکلون و ساکشن فیلتر مناسب پروژه شما بررسی شود.
