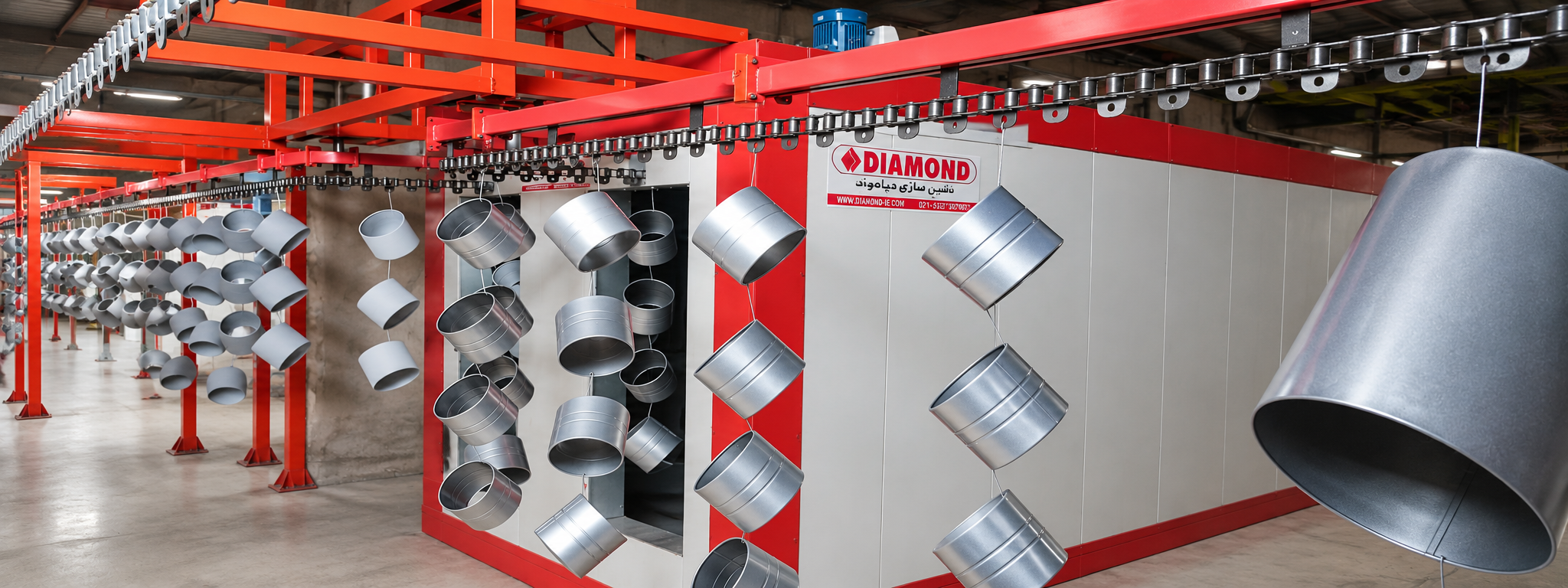

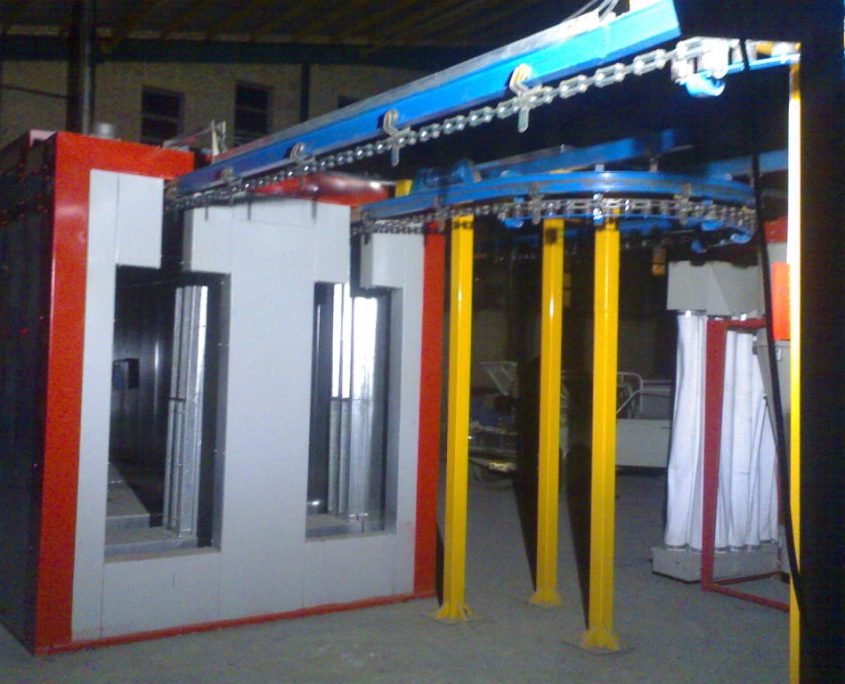

کوره پیوسته U شکل پخت رنگ پودری
طراحی و ساخت کوره پیوسته U شکل برای خطوطی که به جانمایی فشرده‌تر نیاز دارند؛ متناسب با ابعاد قطعه، ظرفیت تولید، سرعت کانوایر، زمان پخت و فضای قابل استفاده در سالن.

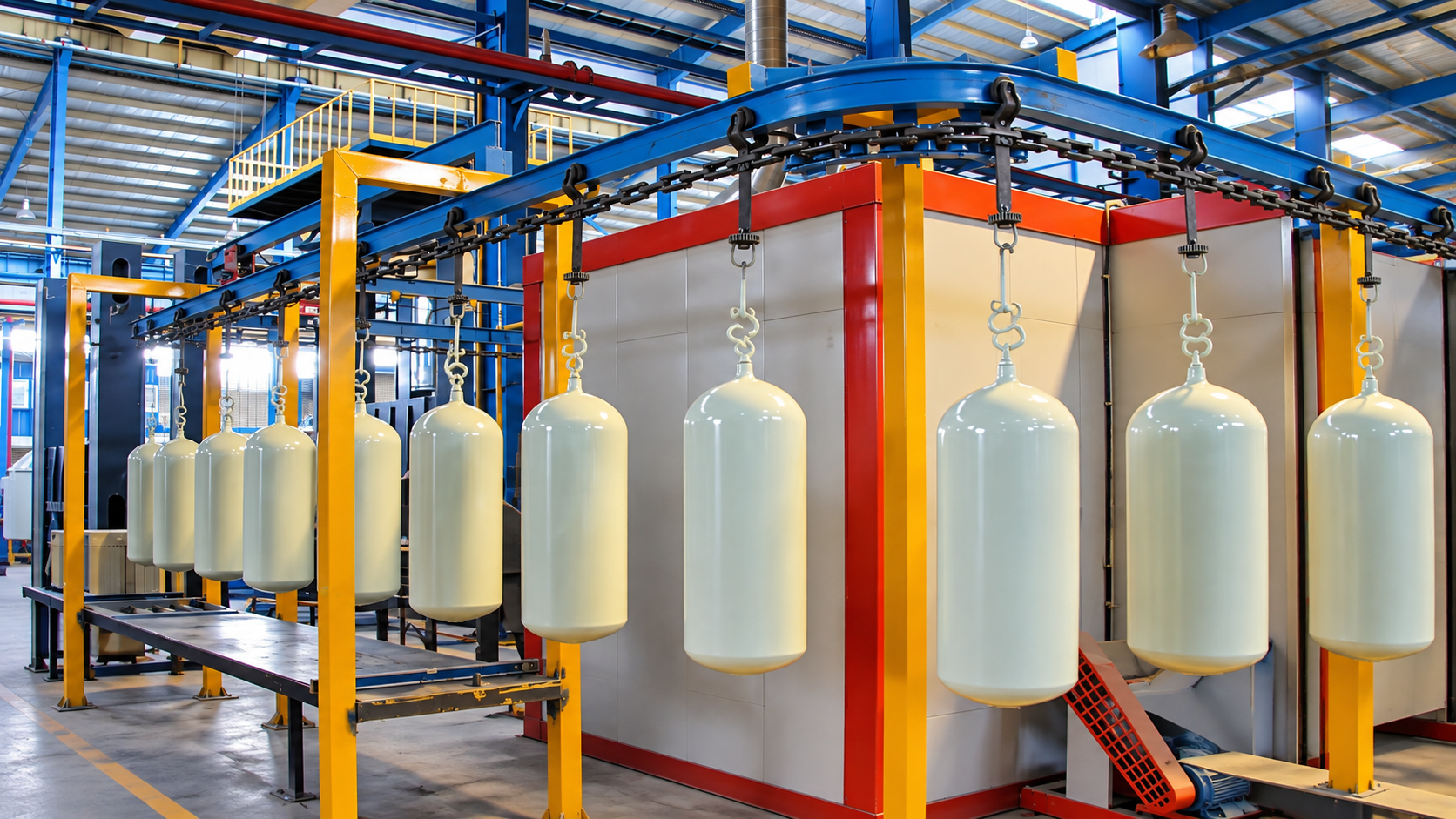

کوره پیوسته U شکل چیست؟
کوره پیوسته U شکل یکی از آرایش‌های پرکاربرد کوره کانوایری در خطوط رنگ صنعتی است. در این طرح، مسیر حرکت قطعه پس از ورود به مجموعه تغییر جهت داده و به‌صورت رفت و برگشت جانمایی می‌شود؛ به همین دلیل ورودی و خروجی خط می‌توانند در یک سمت یا در محدوده‌ای نزدیک به یکدیگر قرار گیرند.
این آرایش زمانی ارزشمند است که طول آزاد سالن محدود باشد یا جانمایی کل خط ایجاب کند مسیر کانوایر به‌جای امتداد مستقیم، با برگشت طراحی شود. شکل U به‌تنهایی معیار طراحی نیست؛ طول مسیر گرم، سرعت کانوایر و زمان ماند قطعه باید هم‌زمان محاسبه شوند.
چه زمانی کوره پیوسته U شکل انتخاب مناسبی است؟
مهم‌ترین مزیت این آرایش، استفاده مؤثرتر از فضای سالن است. در پروژه‌هایی که امتداد طولی محدود است، برگشت مسیر کانوایر می‌تواند طول مورد نیاز فرآیند حرارتی را در جانمایی فشرده‌تری تأمین کند.
محدودیت طول سالن
مناسب زمانی که امکان امتداد طولانی و مستقیم کوره در سالن وجود ندارد.
لود و آنلود نزدیک
امکان نزدیک کردن ناحیه بارگیری و تخلیه قطعه برای مدیریت بهتر جریان تولید.
جانمایی فشرده‌تر
استفاده از مسیر رفت و برگشت برای تأمین زمان ماند بدون اشغال طول مستقیم زیاد.
هماهنگی با کل خط
قابل تطبیق با مسیر شستشو، خشک‌کن، کابین رنگ و سایر تجهیزات خط پودری.

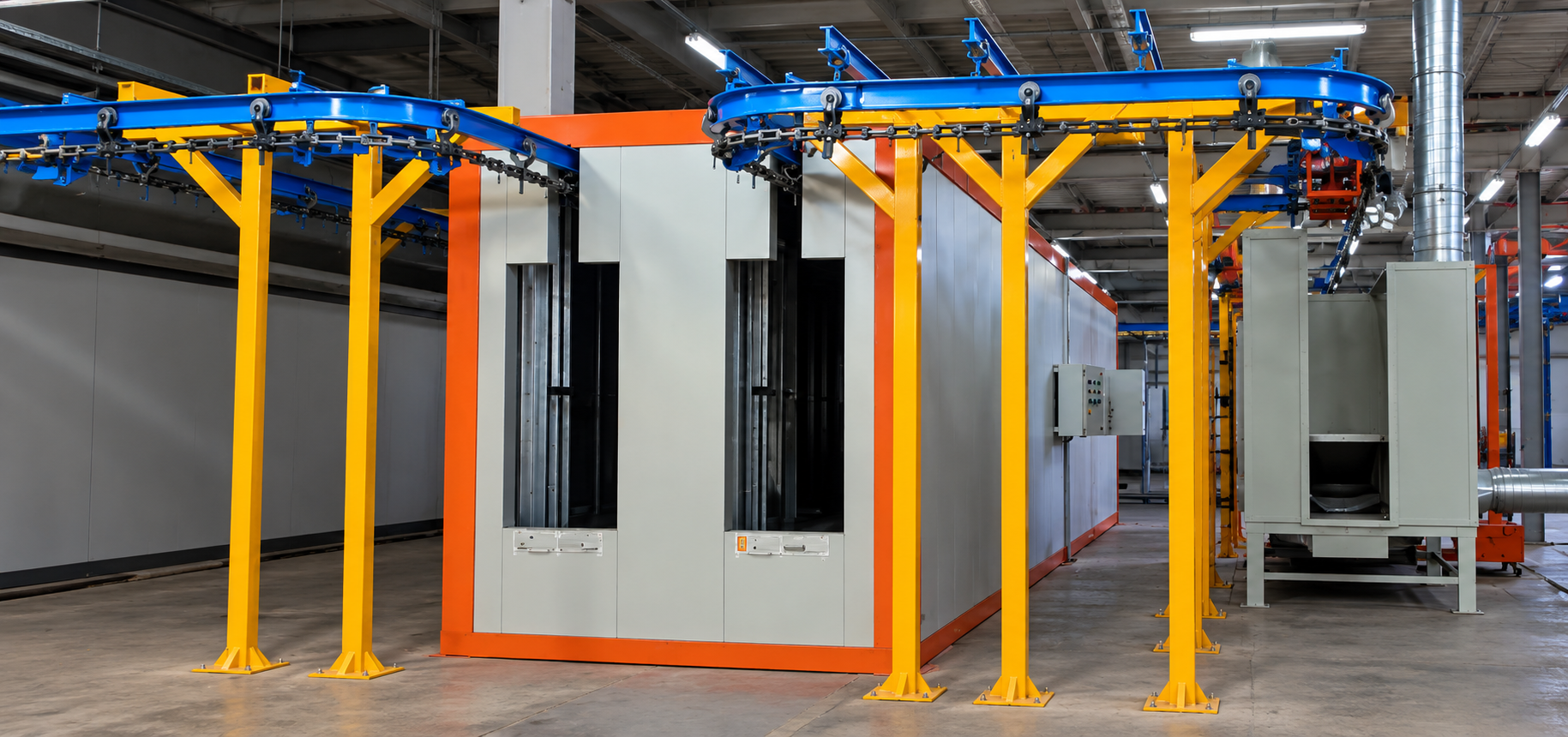

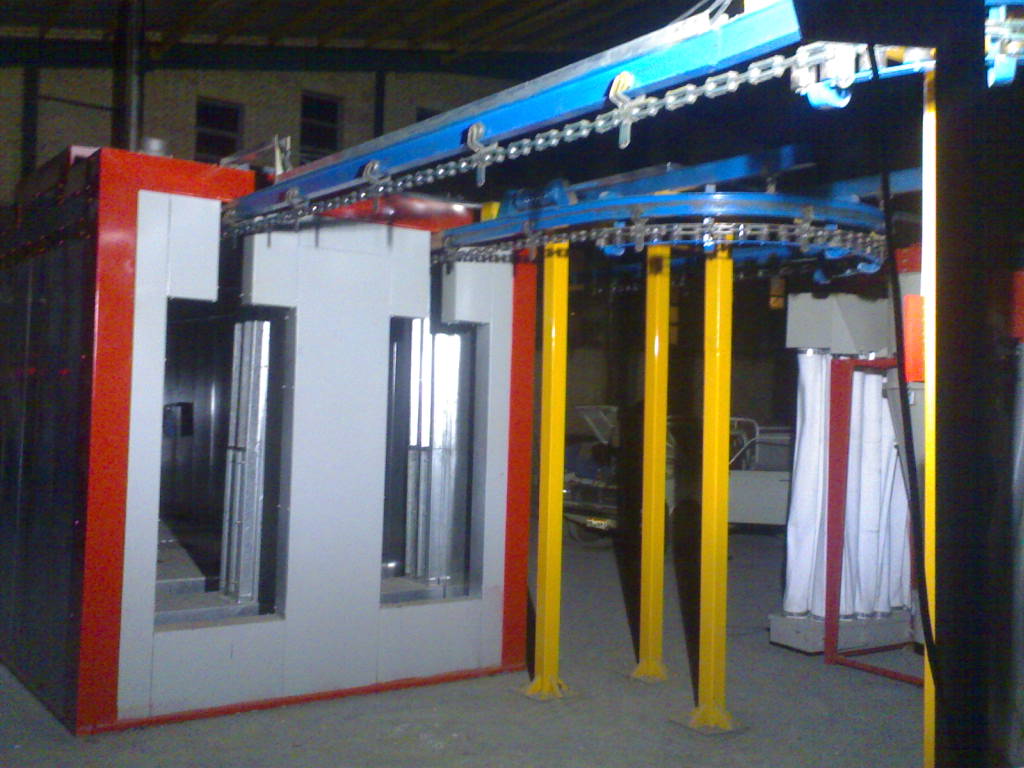

مسیر رفت و برگشت قطعات در کوره U شکل
در آرایش U، قطعه پس از ورود به مسیر حرارتی در امتداد بخش اول حرکت می‌کند، در ناحیه برگشت تغییر جهت می‌دهد و سپس در مسیر دوم به سمت خروجی ادامه می‌یابد. طراحی شعاع گردش، فاصله قطعات، ارتفاع ریل و موقعیت دهانه‌ها باید با ابعاد قطعه هماهنگ باشد.
ورود قطعه
ورود پیوسته قطعات از ناحیه لود به مسیر نخست کوره.
گرمایش
افزایش تدریجی دمای قطعه توسط گردش کنترل‌شده هوای گرم.
برگشت مسیر
تغییر جهت کانوایر با رعایت فضای گردش قطعات و فاصله ایمن.
خروج و آنلود
خروج قطعه از مسیر دوم و انتقال به خنک‌کاری یا تخلیه خط.

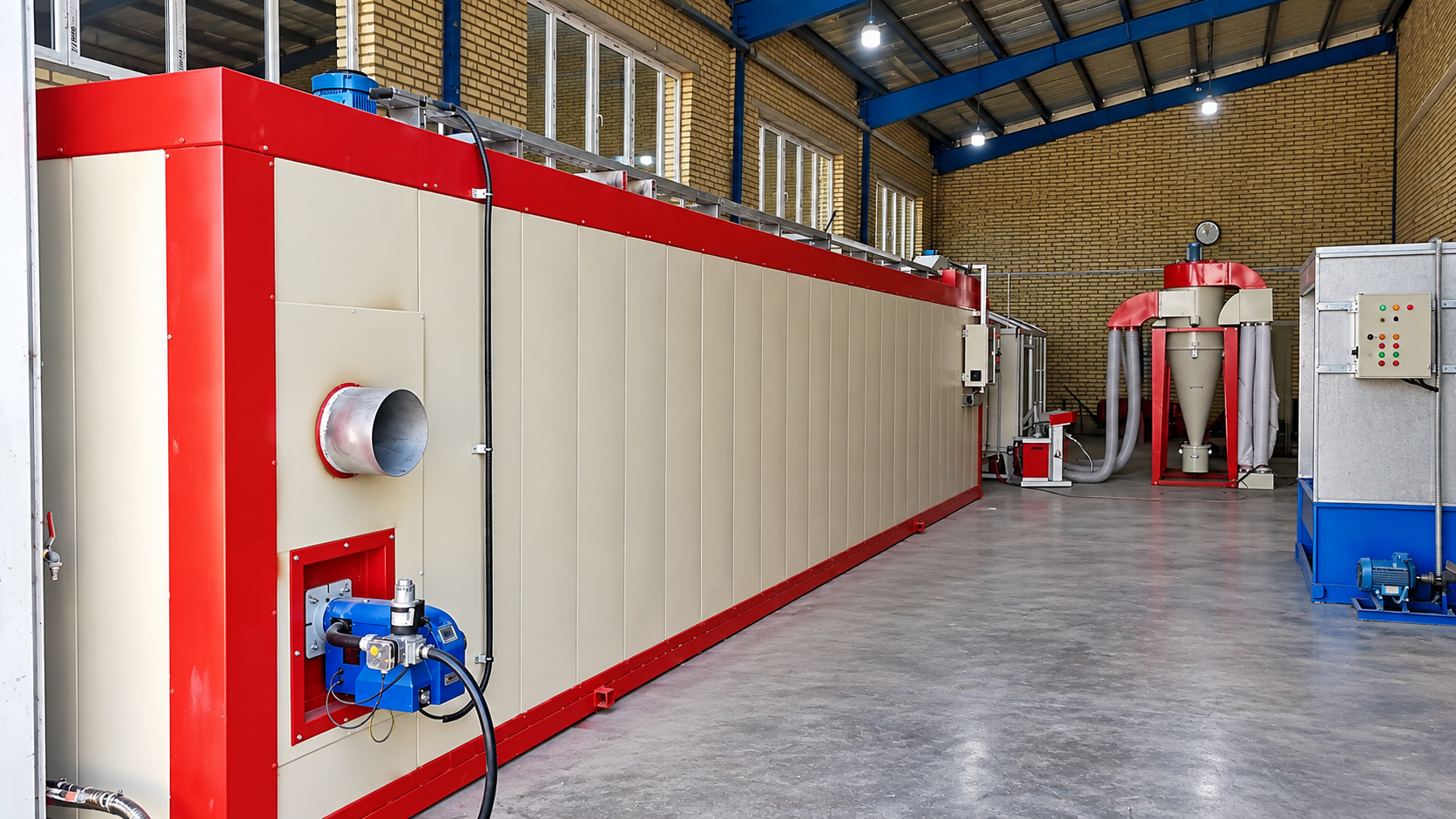

گردش هوای گرم در کوره پیوسته U شکل
انتقال حرارت در این کوره‌ها می‌تواند به‌صورت گردش هوای گرم غیرمستقیم انجام شود. هوای گرم پس از عبور از مبدل حرارتی توسط فن سیرکوله در داخل کوره گردش کرده و از طریق کانال‌های توزیع در طول مسیر رفت و برگشت هدایت می‌شود.
- طراحی ظرفیت مبدل بر اساس حجم و بار حرارتی کوره
- استفاده از فن سانتریفیوژ برای گردش یکنواخت هوا
- توزیع هوا از کف یا یک سمت متناسب با طراحی پروژه
- کنترل دما توسط ترموستات دیجیتال

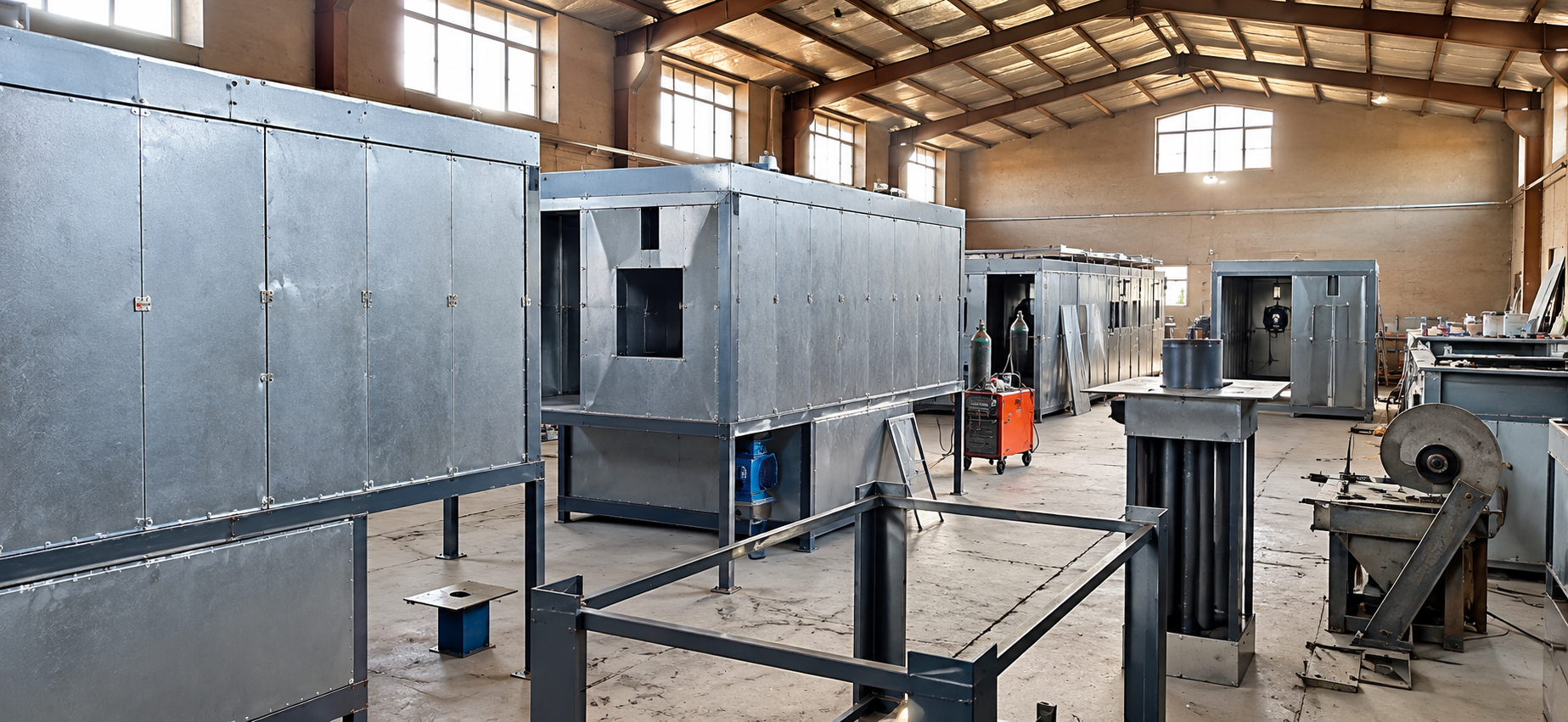

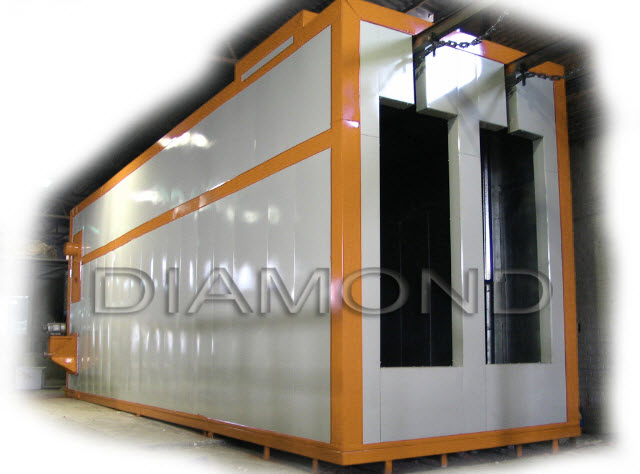

بدنه، شاسی و عایق حرارتی کوره U شکل
در کوره U شکل، علاوه بر استحکام بدنه و کاهش اتلاف حرارت، محل اتصال بخش‌های رفت و برگشت و ناحیه تغییر مسیر اهمیت ویژه‌ای دارد. سازه، پنل‌ها و شاسی باید متناسب با ابعاد نهایی کوره و شرایط نصب در سالن طراحی شوند.
- سازه و پروفیل از ST37
- ورق خارجی تقویت‌شده حدود 1 میلی‌متر
- ورق داخلی تقویت‌شده متناسب با ساختار کوره
- عایق پشم شیشه فشرده DN50 با ضخامت حدود 150 میلی‌متر
- مونتاژ پنل‌ها روی شاسی متناسب با ابعاد و شرایط حمل و نصب

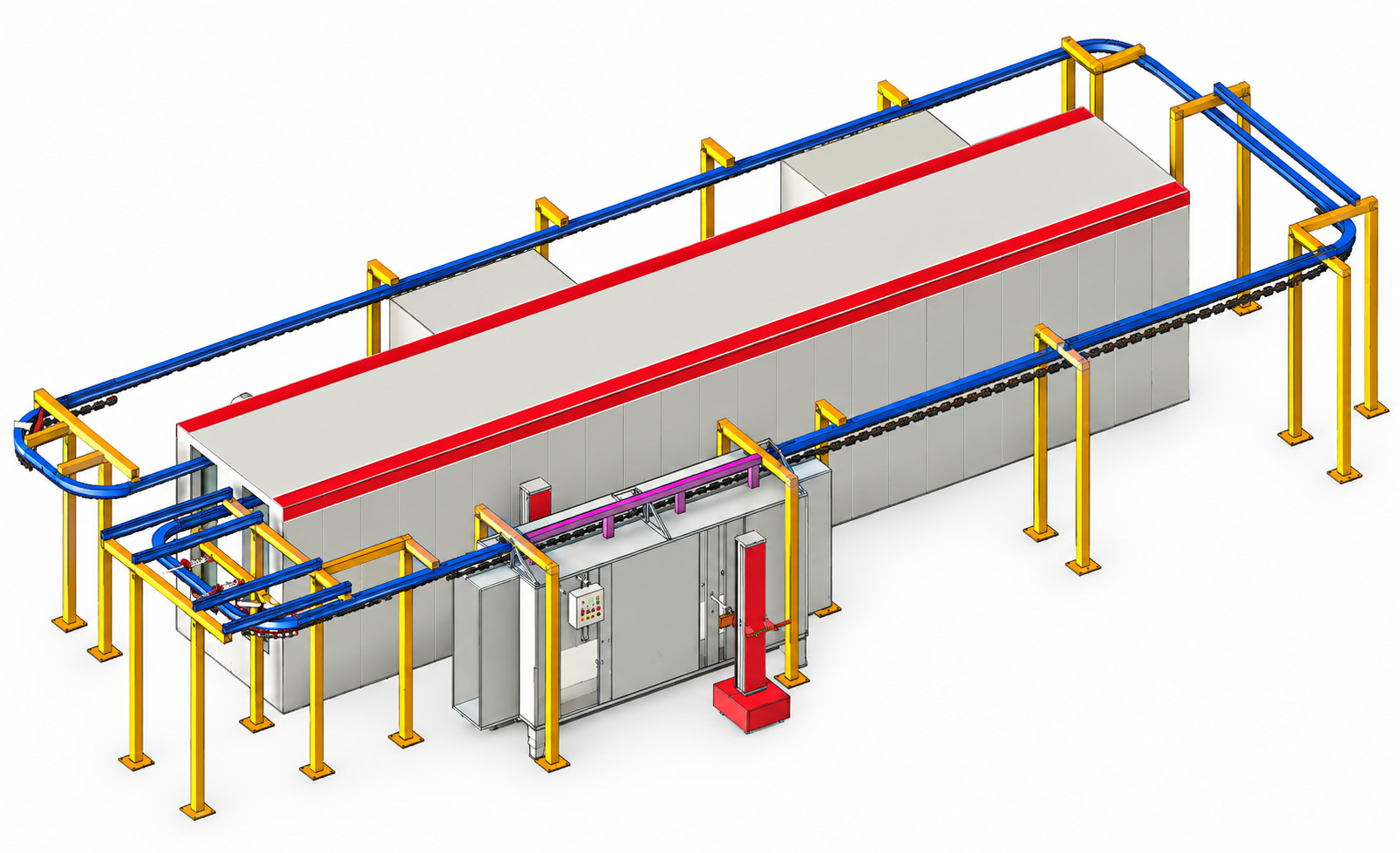

ابعاد و جانمایی کوره پیوسته U شکل چگونه تعیین می‌شود؟
ابعاد این کوره ثابت نیست و باید با توجه به زمان پخت، سرعت کانوایر، شعاع برگشت، ابعاد قطعات و فضای واقعی سالن محاسبه شود. در طراحی U شکل، فضای لازم برای گردش قطعات در نقطه تغییر جهت نیز بخشی از محاسبات جانمایی است.
ابعاد و جرم قطعه
ابعاد قطعه روی مقطع کوره، فاصله آویزها و فضای لازم در پیچ برگشت اثر می‌گذارد.
سرعت کانوایر
سرعت خط همراه با زمان پخت، طول مؤثر مسیر گرم را مشخص می‌کند.
شعاع برگشت
فضای گردش باید متناسب با طول و عرض قطعه و نوع سیستم انتقال انتخاب شود.
فضای سالن
ستون‌ها، مسیر عبور، تجهیزات مجاور و محل لود و آنلود در جانمایی نهایی مؤثرند.
مشخصات فنی کوره پیوسته U شکل
مشخصات نهایی متناسب با هر پروژه تعیین می‌شود. جدول زیر چارچوب عمومی مشخصات قابل ارائه برای کوره کانوایر U شکل دیاموند را نشان می‌دهد.
| روش انتقال حرارت | گردش هوای گرم غیرمستقیم |
|---|---|
| توزیع حرارت | کانال توزیع در کف یا یک سمت، متناسب با طراحی پروژه |
| کنترل دما | ترموستات دیجیتال |
| دمای کاری | تا حدود 200 درجه سانتی‌گراد، متناسب با فرآیند |
| انتقال قطعه | کانوایر هوایی یا زمینی |
| جنس بدنه داخلی هیتر | ورق گالوانیزه حدود 1 میلی‌متر |
| جنس مبدل حرارتی | استنلس استیل SS304 |
| سازه و پروفیل | ST37 |
| ورق خارجی کوره | ورق گالوانیزه تقویت‌شده حدود 1 میلی‌متر |
| ورق داخلی کوره | ورق روغنی/سیاه تقویت‌شده حدود 1 میلی‌متر |
| ضخامت ورق کف | حدود 2.5 میلی‌متر |
| کانال‌های توزیع هوا | ورق گالوانیزه حدود 1 میلی‌متر |
| عایق حرارتی | پشم شیشه فشرده DN50 |
| ضخامت عایق | حدود 150 میلی‌متر |
| سوخت | گاز یا گازوئیل |
| تعداد مبدل حرارتی | متناسب با ابعاد و ظرفیت حرارتی کوره |
| فن گردش هوا | فن سانتریفیوژ |
| مشعل | قابل انتخاب متناسب با مشخصات پروژه |
| الکتروموتور | قابل انتخاب متناسب با توان مورد نیاز سیستم |
کوره U شکل یا کوره خطی؟
هر دو آرایش می‌توانند فرآیند پخت پیوسته را انجام دهند. تفاوت اصلی در مسیر کانوایر و نحوه استفاده از فضای سالن است؛ بنابراین انتخاب باید بر اساس جانمایی کل خط انجام شود.
کوره پیوسته U شکل
برای پروژه‌هایی مناسب است که نیاز به مسیر رفت و برگشت، جانمایی فشرده‌تر یا نزدیک بودن محل ورود و خروج قطعات دارند.
کوره پیوسته خطی
برای سالن‌هایی با طول کافی و مسیر مستقیم تجهیزات، آرایش خطی معمولاً ساده‌تر و شفاف‌تر است.
مشاهده کوره پیوسته خطی ←
سوالات متداول درباره کوره پیوسته U شکل
کوره U شکل برای چه سالن‌هایی مناسب‌تر است؟
برای سالن‌هایی که محدودیت طول دارند یا جانمایی خط نیازمند برگشت مسیر کانوایر است، آرایش U می‌تواند گزینه مناسبی باشد.
آیا ورودی و خروجی کوره U شکل می‌توانند نزدیک هم باشند؟
بله. یکی از مزیت‌های این آرایش امکان طراحی مسیر رفت و برگشت و نزدیک کردن ناحیه لود و آنلود است؛ البته موقعیت نهایی بر اساس پروژه تعیین می‌شود.
شعاع برگشت کانوایر چگونه تعیین می‌شود؟
شعاع برگشت به ابعاد قطعه، نوع آویز یا حامل، فاصله قطعات و نوع کانوایر وابسته است و باید در طراحی مهندسی خط محاسبه شود.
آیا کوره U شکل با کانوایر زمینی هم قابل اجراست؟
بله. نوع انتقال می‌تواند هوایی یا زمینی باشد و انتخاب آن به قطعه، ظرفیت و آرایش خط بستگی دارد.
کوره U شکل بهتر است یا خطی؟
هیچ‌کدام به‌صورت مطلق برتر نیستند. ابعاد سالن، سرعت خط، نوع قطعات و ارتباط کوره با سایر تجهیزات مشخص می‌کند کدام آرایش مناسب‌تر است.
طراحی کوره پیوسته U شکل متناسب با سالن شما
برای محاسبه ابعاد کوره، شعاع برگشت، ظرفیت حرارتی و سرعت کانوایر، ابعاد قطعه، ظرفیت تولید و نقشه یا ابعاد سالن را برای کارشناسان دیاموند ارسال کنید.
