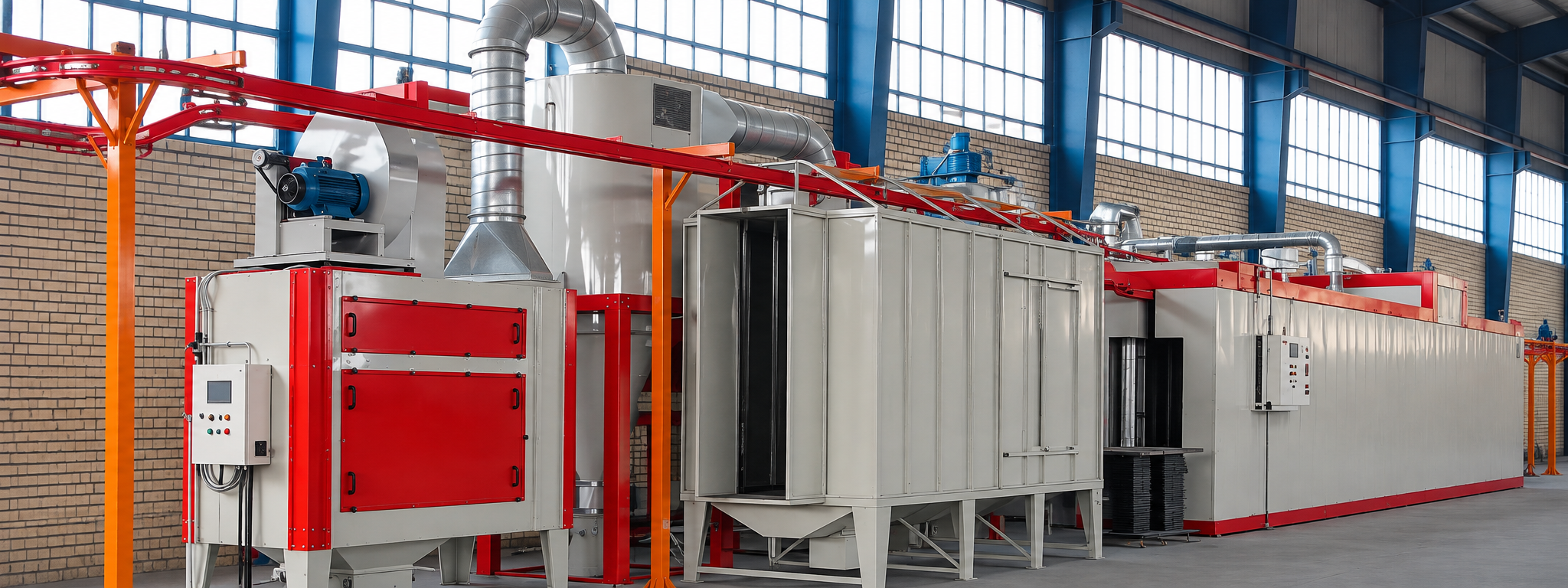

کوره پیوسته خطی پخت رنگ پودری
طراحی و ساخت کوره پیوسته خطی متناسب با ابعاد و وزن قطعه، ظرفیت تولید، سرعت حرکت کانوایر و فضای قابل استفاده در سالن برای خطوط رنگ صنعتی.

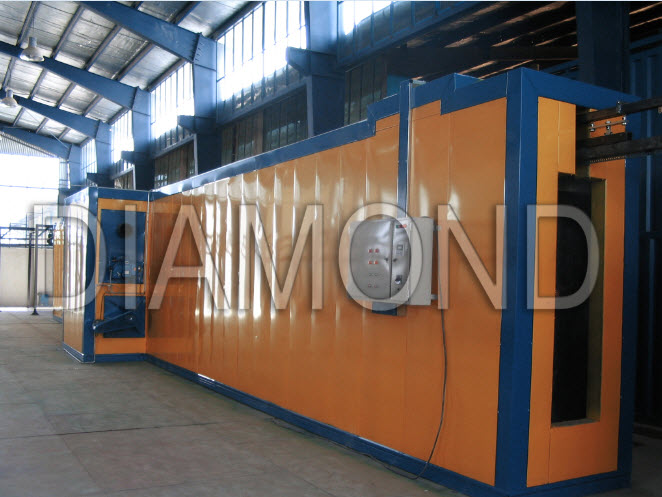

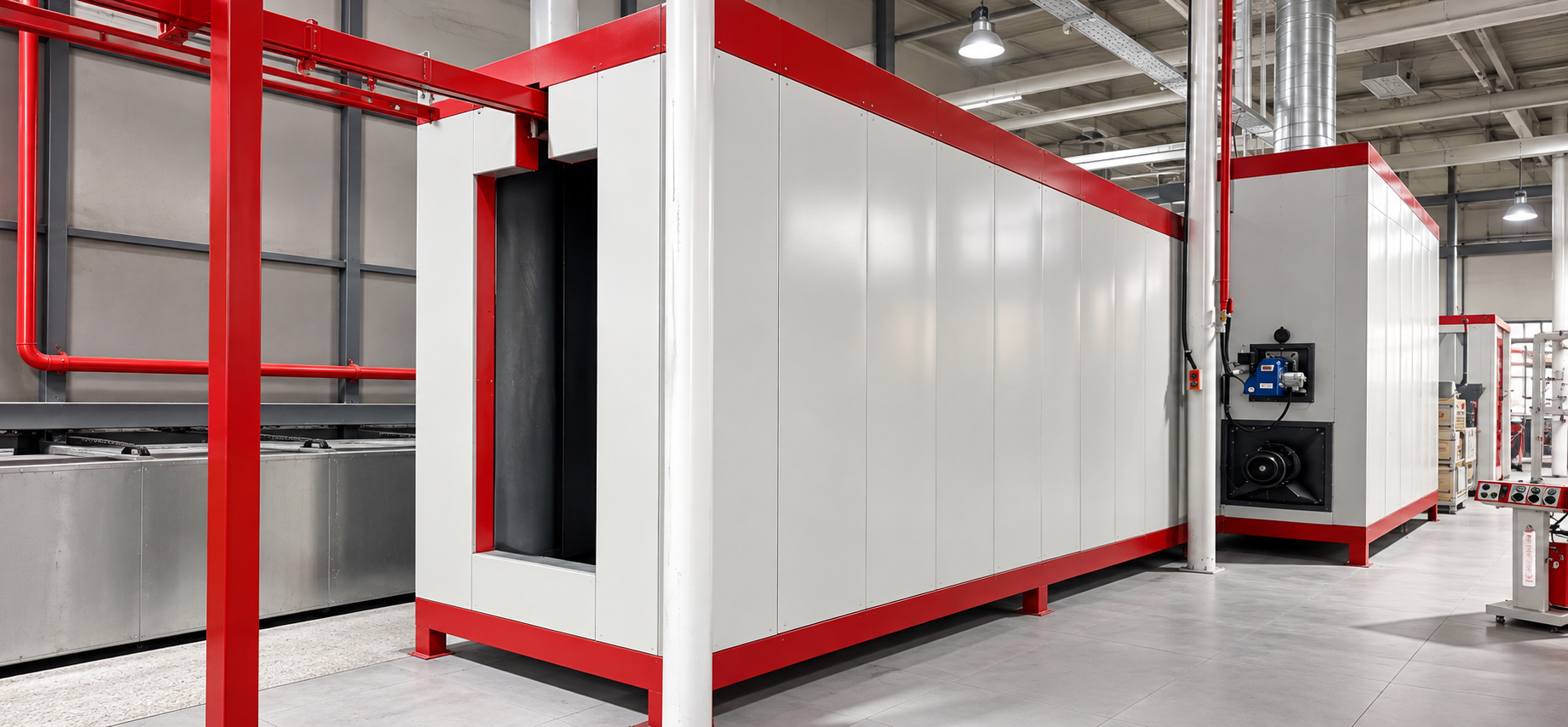

کوره پیوسته خطی چیست؟
کوره پیوسته خطی یکی از متداول‌ترین آرایش‌های کوره کانوایری در خطوط رنگ صنعتی است. در این طرح، مسیر عبور قطعات از ورودی تا خروجی کوره عمدتاً در یک راستا طراحی می‌شود و قطعات به‌صورت پیوسته توسط کانوایر هوایی یا زمینی از داخل ناحیه گرم عبور می‌کنند.
این آرایش برای پروژه‌هایی مناسب است که طول کافی در سالن وجود دارد و هدف، ایجاد یک مسیر ساده، قابل کنترل و هماهنگ با توالی تجهیزات خط رنگ است. طول کوره، سرعت کانوایر و زمان ماند قطعه باید به‌صورت یک مجموعه واحد طراحی شوند تا قطعه در زمان مناسب به دمای مورد نیاز پخت برسد.
چه زمانی کوره پیوسته خطی انتخاب مناسبی است؟
انتخاب آرایش خطی به شکل سالن، مسیر سایر تجهیزات و ظرفیت مورد انتظار بستگی دارد. در بسیاری از خطوط پودری، مسیر مستقیم باعث می‌شود جانمایی تجهیزات ساده‌تر و دسترسی به بخش‌های مختلف کوره برای بهره‌برداری و سرویس آسان‌تر باشد.
سالن با طول کافی
زمانی که محدودیت اصلی پروژه عرض سالن نیست و امکان توسعه خط در امتداد طول وجود دارد.
مسیر ساده کانوایر
کاهش پیچیدگی مسیر حرکت قطعه و ایجاد توالی مشخص میان شستشو، خشک‌کن، رنگ و پخت.
تولید پیوسته
مناسب خطوطی که قطعات بدون توقف و با سرعت تنظیم‌شده وارد کوره و از آن خارج می‌شوند.
دسترسی مناسب
دسترسی ساده‌تر به بدنه، فن، مشعل، مبدل و مسیرهای سرویس در بسیاری از جانمایی‌ها.

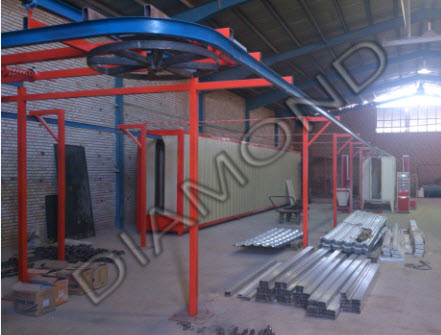

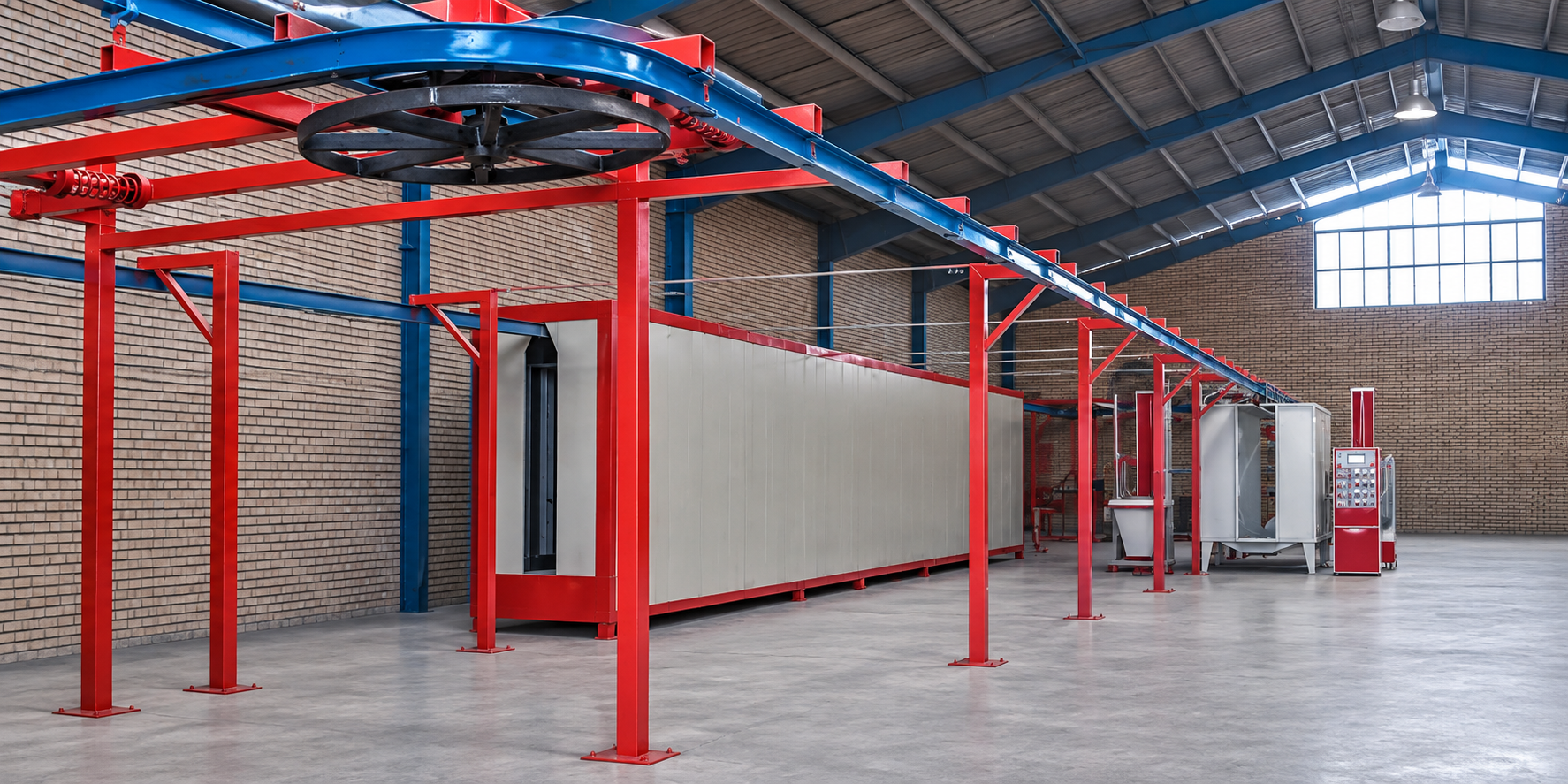

مسیر حرکت قطعات در کوره خطی
قطعات پس از مراحل آماده‌سازی و اعمال رنگ پودری، توسط کانوایر وارد کوره می‌شوند. در آرایش خطی، مسیر حرکت تا حد امکان بدون برگشت عمده طراحی می‌شود. این موضوع باعث می‌شود کنترل سرعت خط و محاسبه زمان حضور قطعه در کوره شفاف‌تر باشد.
ورود قطعه
ورود کنترل‌شده قطعات از دهانه کوره همراه با تمهیدات کاهش اتلاف حرارت.
افزایش دما
انتقال حرارت توسط گردش هوای گرم و رسیدن تدریجی قطعه به شرایط پخت.
زمان ماند
حفظ قطعه در شرایط حرارتی متناسب با پوشش و سرعت واقعی خط تولید.
خروج
خروج پیوسته قطعه و انتقال به مرحله خنک‌کاری، بازرسی یا تخلیه خط.

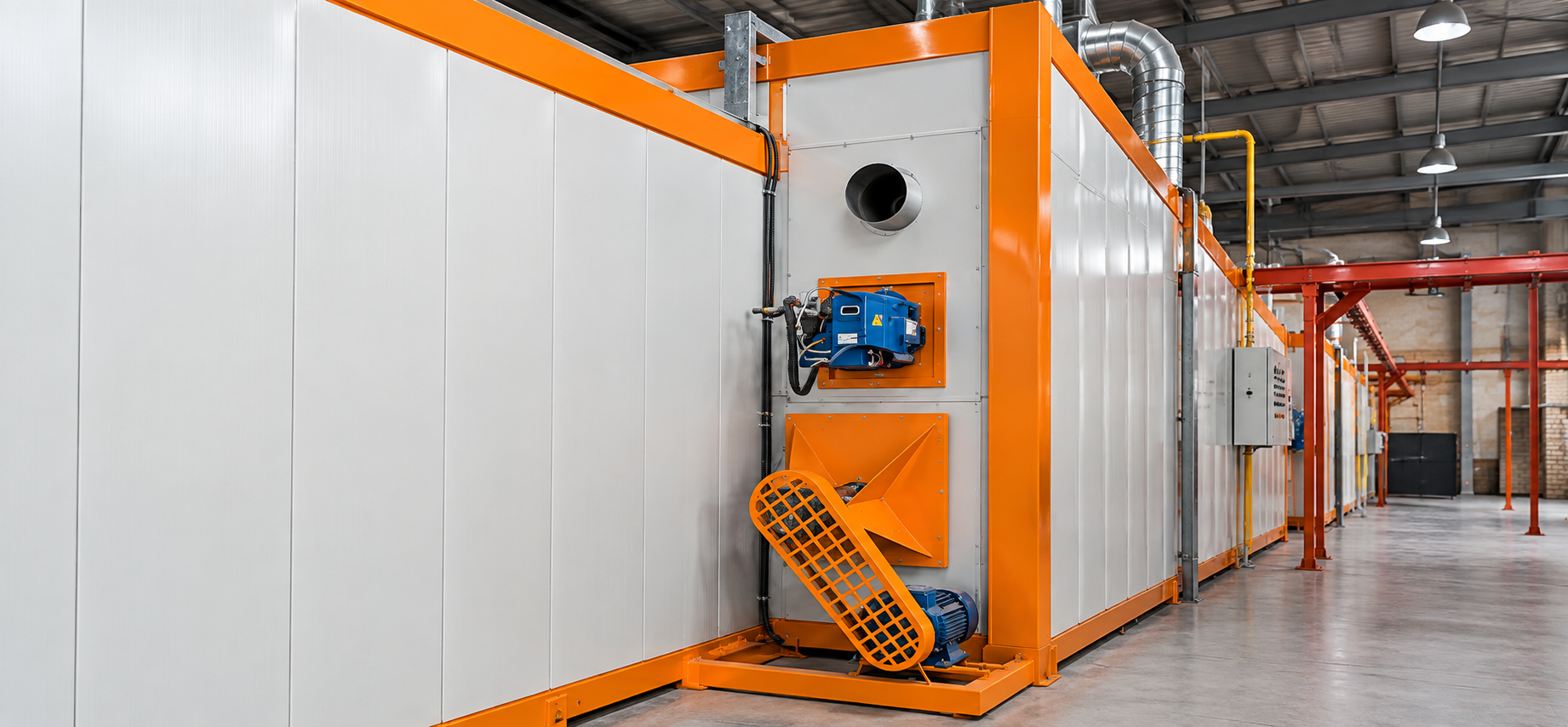

گردش هوای گرم غیرمستقیم در کوره پیوسته خطی
در کوره‌های پیوسته دیاموند، انتقال حرارت می‌تواند به‌صورت گردش هوای گرم غیرمستقیم انجام شود. هوای گرم پس از عبور از بخش مبدل حرارتی توسط فن سیرکوله در فضای کوره گردش می‌کند و از طریق کانال‌های توزیع به نواحی مورد نیاز هدایت می‌شود.
- طراحی مبدل حرارتی متناسب با ابعاد و ظرفیت پروژه
- استفاده از فن سیرکوله سانتریفیوژ برای گردش هوا
- توزیع هوا از کف یا یک سمت بر اساس طراحی کوره
- کنترل دما توسط ترموستات دیجیتال

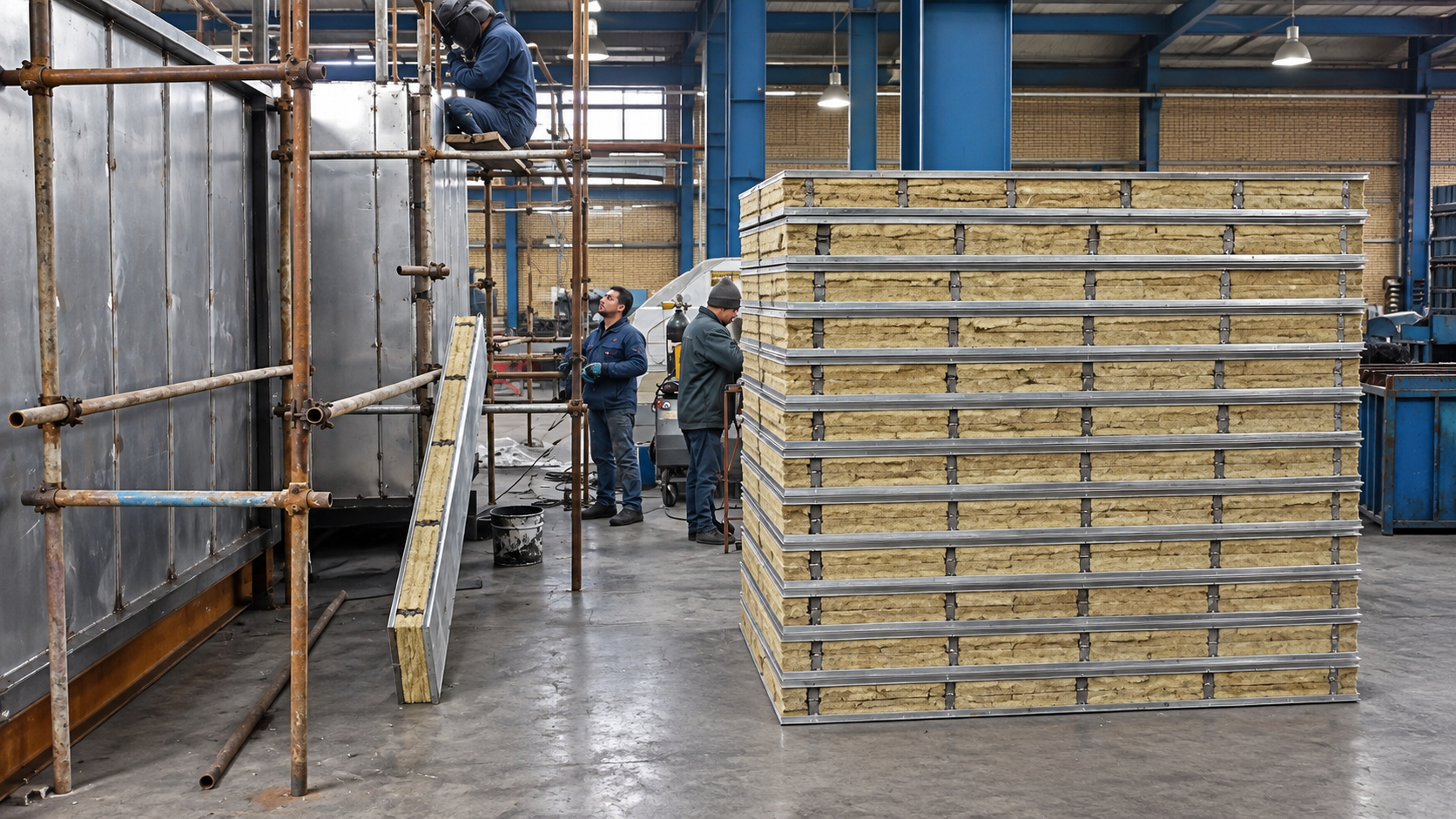

بدنه، شاسی و عایق حرارتی
بدنه کوره پیوسته باید علاوه بر استحکام مکانیکی، اتلاف حرارت را نیز محدود کند. در طراحی صنعتی، ضخامت پنل‌ها، نوع ورق، سازه نگهدارنده و ضخامت عایق بر اساس ابعاد کوره، دمای کاری و شرایط بهره‌برداری انتخاب می‌شوند.
- سازه و پروفیل از ST37
- بدنه خارجی از ورق گالوانیزه تقویت‌شده
- بدنه داخلی از ورق روغنی/سیاه تقویت‌شده
- عایق پشم شیشه فشرده با ضخامت حدود 150 میلی‌متر
- مونتاژ پنل‌ها روی شاسی یکپارچه متناسب با ابعاد پروژه
ابعاد کوره پیوسته خطی چگونه تعیین می‌شود؟
طول و مقطع کوره عدد ثابت و از پیش تعیین‌شده‌ای نیست. این ابعاد باید بر اساس مشخصات واقعی قطعه و خط تولید محاسبه شوند. چهار عامل زیر بیشترین تأثیر را در طراحی دارند.
ابعاد و جرم قطعه
قطعات بزرگ‌تر یا سنگین‌تر برای رسیدن به دمای پخت به انرژی و زمان بیشتری نیاز دارند.
سرعت کانوایر
سرعت حرکت خط مستقیماً روی زمان حضور قطعه در ناحیه گرم و در نتیجه طول کوره اثر دارد.
زمان پخت
نوع رنگ پودری و سیکل حرارتی مورد نیاز باید با زمان ماند واقعی قطعه هماهنگ شود.
فضای سالن
طول قابل استفاده، محل ستون‌ها، تجهیزات مجاور و مسیر رفت‌وآمد در جانمایی نهایی مؤثرند.
مشخصات فنی قابل ارائه برای کوره پیوسته خطی
مشخصات نهایی هر دستگاه متناسب با پروژه تعیین می‌شود. جدول زیر چارچوب عمومی طراحی کوره‌های پیوسته خطی دیاموند را نشان می‌دهد.
| روش انتقال حرارت | گردش هوای گرم غیرمستقیم |
|---|---|
| توزیع حرارت | کانال توزیع در کف یا یک سمت، متناسب با طراحی پروژه |
| کنترل دما | ترموستات دیجیتال |
| دمای کاری | تا حدود 200 درجه سانتی‌گراد، متناسب با فرآیند |
| انتقال قطعه | کانوایر هوایی یا زمینی |
| جنس بدنه داخلی هیتر | ورق گالوانیزه حدود 1 میلی‌متر |
| جنس مبدل حرارتی | استنلس استیل SS304 |
| سازه و پروفیل | ST37 |
| ورق خارجی کوره | ورق گالوانیزه تقویت‌شده حدود 1 میلی‌متر |
| ورق داخلی کوره | ورق روغنی/سیاه تقویت‌شده حدود 1 میلی‌متر |
| ضخامت ورق کف | حدود 2.5 میلی‌متر |
| کانال‌های توزیع هوا | ورق گالوانیزه حدود 1 میلی‌متر |
| عایق حرارتی | پشم شیشه فشرده DN50 |
| ضخامت عایق | حدود 150 میلی‌متر |
| سوخت | گاز یا گازوئیل |
| تعداد مبدل حرارتی | متناسب با طول، حجم و ظرفیت حرارتی کوره |
| فن گردش هوا | فن سانتریفیوژ |
| مشعل | قابل انتخاب متناسب با مشخصات پروژه |
| الکتروموتور | قابل انتخاب متناسب با توان مورد نیاز سیستم |

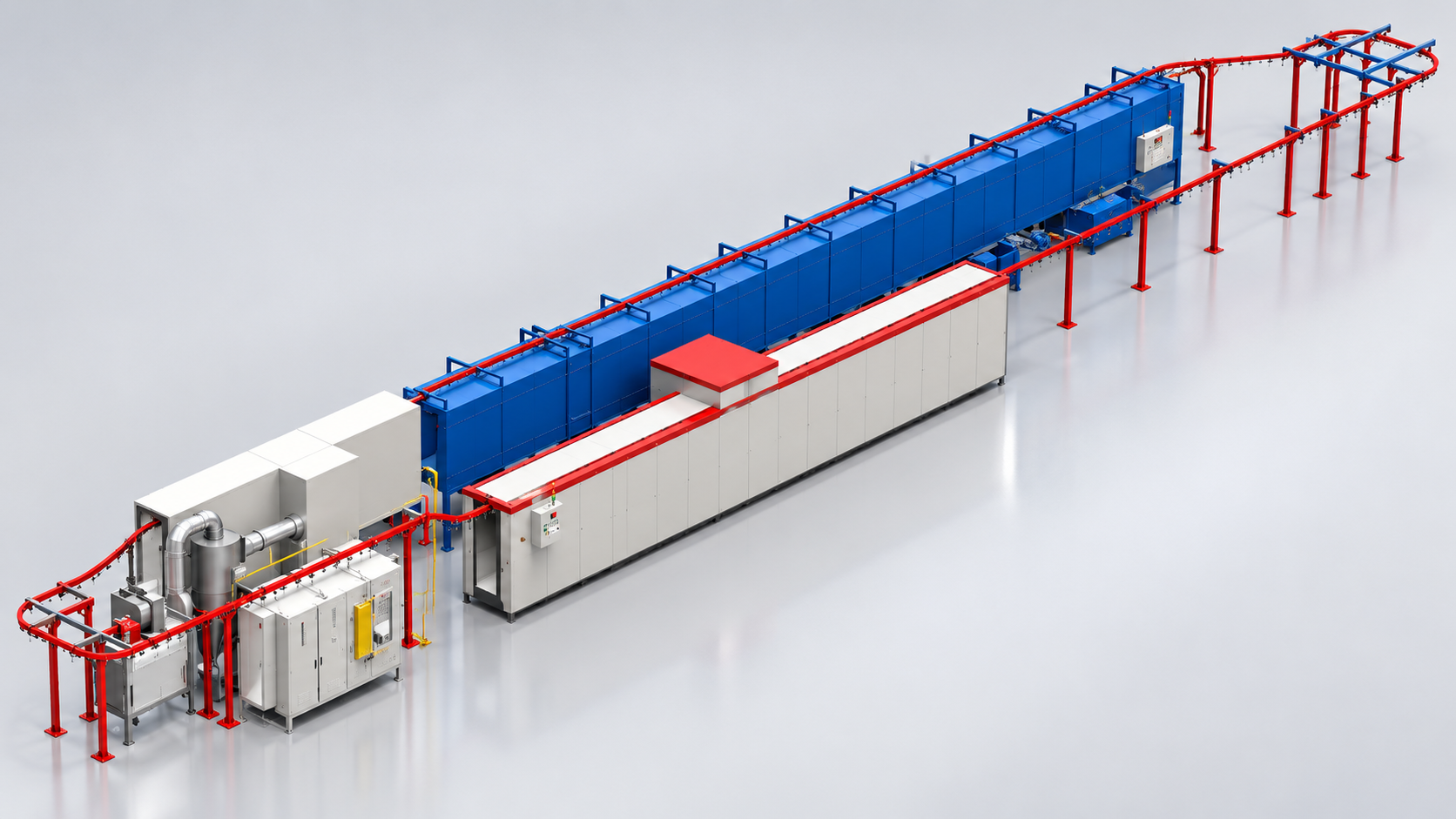

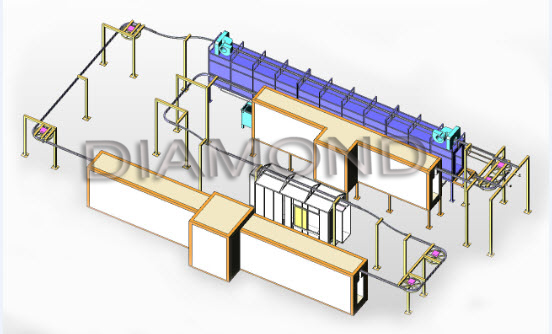

کوره خطی یا U شکل؟
تفاوت اصلی این دو آرایش در شکل مسیر کانوایر و نحوه استفاده از فضای سالن است. انتخاب نهایی باید بر اساس جانمایی کل خط انجام شود، نه فقط شکل ظاهری کوره.
کوره پیوسته خطی
مناسب پروژه‌هایی که طول کافی در سالن دارند و مسیر مستقیم برای اتصال مراحل مختلف خط رنگ انتخاب مناسب‌تری است.
کوره پیوسته U شکل
در بسیاری از پروژه‌های دارای محدودیت طول سالن، برگشت مسیر کانوایر می‌تواند
جانمایی فشرده‌تری ایجاد کند.
مشاهده کوره پیوسته U شکل ←
سوالات متداول درباره کوره پیوسته خطی
کوره پیوسته خطی برای چه خطوطی مناسب است؟
برای خطوط تولیدی که فرآیند پخت به‌صورت مداوم انجام می‌شود و فضای کافی برای امتداد مسیر کانوایر در سالن وجود دارد، آرایش خطی یکی از گزینه‌های اصلی است.
طول کوره پیوسته خطی چگونه محاسبه می‌شود؟
طول کوره به سرعت کانوایر، زمان مورد نیاز برای گرم شدن و پخت قطعه، ابعاد و جرم قطعه و طراحی ناحیه حرارتی وابسته است و باید برای هر پروژه جداگانه محاسبه شود.
آیا کوره خطی فقط با کانوایر هوایی کار می‌کند؟
خیر. بسته به نوع قطعه و طراحی خط، انتقال قطعه می‌تواند با کانوایر هوایی یا زمینی انجام شود.
دمای کوره پیوسته قابل تنظیم است؟
بله. دما از طریق سیستم کنترل و ترموستات تنظیم می‌شود و مقدار نهایی بر اساس نوع پوشش و فرآیند پخت تعیین خواهد شد.
کوره خطی بهتر است یا U شکل؟
هیچ‌کدام به‌صورت مطلق بهتر نیستند. شکل سالن، ظرفیت خط، سرعت کانوایر و ارتباط کوره با سایر تجهیزات تعیین می‌کند کدام آرایش برای پروژه مناسب‌تر است.
طراحی کوره پیوسته خطی متناسب با خط تولید شما
برای انتخاب ابعاد کوره، ظرفیت حرارتی و سرعت مناسب کانوایر، ابعاد قطعه، ظرفیت تولید و فضای سالن را برای کارشناسان دیاموند ارسال کنید.
